Böhringer VDF 250

Stav: velmi dobrý (použité), Rok výroby: 2001, Funkčnost: plně funkční, soustružnická délka: 1 000 mm, soustružnický průměr: 480 mm, • Generální oprava revolveru v roce 2021 •Čerpadlo KSS s vyšším tlakem/průtokem v roce 2021 •Tažná trubka byla obnovena a vřeteník znovu namontován a broušen v roce 2022 •Připraveno pro automatické vkládání dílů pomocí robotické buňky Ovládání: CNC řízení včetně barevné obrazovky Siemens 840 D TECHNICKÉ ÚDAJE Průměr houpačky max. 550 mm Točný průměr max. 480 mm Točná délka 1000 mm Vrtání vřetena 78 mm Výkon pohonu (50 %) 53 kW Rozsah otáček (1 stupeň) 30 – 4000 1/min Bubnový revolver Počet nahrávek 12, z toho 6 nahrávek Válcový držák hřídele 40 mm Rozsah otáček (2 stupně) 20 – 2500 1/min Koník (hydraulické nastavení pinoly) VYBAVENÍ/PŘÍSLUŠENSTVÍ  Kompletní kryt včetně osvětlení pracovního prostoru  Automaticky elektricky ovládané posuvné dveře  C.Axis  Koník přetažený přes program včetně různých středicích středisek  Bubnová věž 12násobná  Pohon věže Lsdpfx Afovr Tkzsxshr  Dopravník třísek  Chladicí systém se zesíleným čerpadlem, cca 4 bar  Rozhraní pro automatizaci  Různé doplňky  1 ks Heimbuch Spanntop SK 80, bez kleštin  1 kus tříčelisťové sklíčidlo Schunk Rota NCF 315  1 kus tříčelisťové sklíčidlo Schunk Rota NCF 250  1 kus dvoučelisťového sklíčidla Schunk Rota NCF 250  1 kus nárazové hlavice WTO  2 kusy poháněných nástrojů CAPTO-Axial tool  2 kusy poháněných nástrojů CAPTO-Axial Radial tool  3 kusy poháněných nástrojů CAPTO-Radial tool  7 kusů pevných držáků nástrojů  Instalační prvky  Dokumentace

Stav: velmi dobrý (použité), Rok výroby: 1997, Funkčnost: plně funkční, Technická data Poznámka: bez koníku Pracovní rozsah: - Průměr nad ložem: 550 mm - Průměr nad suportem: 480 mm - Osa X – axiální posuv: 405 mm - Pojezd v podélném směru (osa Z): 1 099 mm - Max. délka soustružení: 1 000 mm Revolverová hlava: - Počet pozic: 12 ks - Držák: VDI 50 DIN 69880 - Poháněné nástroje: Ne Lhjdst Rwlpjpfx Afxor Vřeteno: - Velikost vřetenové hlavy: 8 DIN 55026 - Průměr předního ložiska: 150 mm - Průvlak vřetena: 103 mm - Max. průměr sklíčidla: 315 mm - Výkon pohonu při 50 % ED: 53 kW - Max. točivý moment: 780 Nm - Rozsah otáček vřetena: 30 – 3 000 min⁻¹ Posuvové rychlosti: - Příčný suport (osa X): 10 000 mm/min - Podélný suport (osa Z): 10 000 mm/min - Rychloposuv X: 10 m/min - Rychloposuv Z: 10 m/min - Max. posuvová síla: 15 kN Rozměry a hmotnost: - Rozměry stroje (D x Š x V): cca 5 400 x 3 200 x 2 400 mm - Hmotnost stroje (cca): 11 000 kg

Rok výroby: 1992, Stav: připraven k použití (použité), Průměr soustružení nad ložem/povrchovým suportem: 420 mm/280 mm, délka soustružení: 1000 mm, otvor vřetena: 78 mm, max. otáčky: 3550 ot/min, výkon pohonu: 35 kW, pozice nástroje: 12 (s poháněnými nástroji), držák nástroje: VDI50, rychlý posuv: 10 m/min. Rozměry stroje X/Y/Z: cca 4100mm/2300mm/2200mm, hmotnost: cca 10000kg, řízení: Siemens 840T s osou C. Po výměně vyrovnávací baterie došlo ke smazání softwaru stroje, čímž byly smazány některé parametry stroje bez dokumentace a automatický provoz je v současné době nemožný. Očekává se, že bude k dispozici od 1. čtvrtletí 2025. Ljdpfeu D H Hwex Afxshr

Stav: připraven k použití (použité), Rok výroby: 2001, Funkčnost: plně funkční, soustružnická délka: 1 000 mm, soustružnický průměr: 480 mm, vřetenový otvor: 78 mm, maximální otáčky: 4 000 ot./min, Špičkově udržovaný soustruh: Revolver byl kompletně repasován v roce 2021 a v témže roce byla nainstalována chladicí kapalina s novým čerpadlem s vyšším tlakem! V roce 2022 byla vyměněna upínací trubka a vřetenová hlava byla nově osazena ložisky a broušena! Automatické zakládání dílů pomocí robotické buňky je možné (není součástí dodávky)! TECHNICKÉ ÚDAJE Max. průměr oběžného kruhu: 550 mm Upínání válcové stopky: 40 mm Výkon pohonu (50 %): 53 kW Rozsah otáček (jednostupňový): 30 – 4.000 ot/min Rozsah otáček (dvoustupňový): 20 – 2.500 ot/min Revolver Bubnový revolver: 12 pozic Počet pozic: 12, z toho poháněných: 6 Koník Hydraulický koník s nastavitelným pinolem Řízení CNC řízení s barevným displejem Siemens 840 D VYBAVENÍ Plné krytování s osvětlením pracovního prostoru Automatické elektricky ovládané posuvné dveře Ljdpfx Aowx Ipqefxohr C osa Koník programovatelně tažený, včetně různých středicích hrotů 12polohový bubnový revolver Pohonná jednotka revolveru Připraveno pro automatické zakládání dílů pomocí robotické buňky Repasovaný revolver (2021) Čerpadlo chladicí kapaliny s vyšším výkonem (2021) Nová ložiska upínací trubky a vřetenové hlavy, broušeno (2022)

Stav: připraven k použití (použité), Rok výroby: 1999, Funkčnost: plně funkční, soustružnická délka: 3 000 mm, soustružnický průměr: 480 mm, maximální otáčky vřetene: 3 550 ot./min, zdvih pinoly: 100 mm, průměr soustružení nad ložem suportu: 520 mm, TECHNICKÉ ÚDAJE Lsdpeww E I Iofx Afxshr Délka soustružení: 3 000 mm Doporučený vnější průměr sklíčidla: 250–315 mm Oběžný průměr nad ložem: 520 mm Max. soustružený průměr nad suportem lože: 480 mm Příčný posuv: 435 / 405 mm Pojezd suportu: 3 176 mm Výška dříku soustružnického nože: 25 mm Kulatá upínací stopka, průměr dříku: 50 mm Vřetenová hlava s centrovacím kuželem (DIN 55026): Velikost 8 Průchozí otvor vřetena: 78 mm Průměr vřetena v předním ložisku: 120 mm Příkon (max.): 53 kW Max. krouticí moment: 630 Nm Rozsah otáček: 37–3 550 ot./min Regulace otáček: plynulá Max. posuvová rychlost: 10 000 mm/min Rychloposuv: 10 m/min Max. posuvová/vrtná síla: 15 kN Vnější průměr pinoly koníku: 100 mm Zdvih pinoly koníku: 100 mm Max. síla pinoly: 14 kN DETAILY STROJE Příkon: 53 kW při 50 % ED Hmotnost stroje cca: 15 600 kg Konstrukce lože: VDF-klínové šikmé lože VYBAVENÍ - Kompozitní konstrukce lože: Meehanite litinové lože + železobetonový podstavec - Vysoká tuhost a tlumení vibrací - Instalace na tři body bez nutnosti základu - Volný pád třísek díky 20° sklonu krytu vedení - Klínovitý suport pro těžké obrábění - Automatický mazací systém s rezervoárem

Stav: velmi dobrý (použité), Rok výroby: 2001, Funkčnost: plně funkční, soustružnická délka: 1 000 mm, soustružnický průměr: 480 mm, • Renovace revolverové hlavy v roce 2021 • Čerpadlo chladicí kapaliny s vyšším tlakem/výkonem v roce 2021 • Výměna táhla a nové ložiskování a zabroušení vřeteníku v roce 2022 • Připraveno pro automatické vkládání dílů pomocí robotické buňky Řídicí systém: CNC řízení včetně barevného displeje Siemens 840 D TECHNICKÉ ÚDAJE Maximální průměr oběžného kruhu: 550 mm Maximální průměr soustružení: 480 mm Délka soustružení: 1000 mm Průchod vřetena: 78 mm Výkon pohonu (50 %): 53 kW Rozsah otáček (jednostupňový): 30–4000 ot./min Bubnová revolverová hlava Počet pozic: 12, z toho poháněných 6 Upínání válcového dříku: 40 mm Rozsah otáček (dvoustupňový): 20–2500 ot./min Koník (hydraulické nastavení pinoly) VYBAVENÍ/PŘÍSLUŠENSTVÍ - Kompletní opláštění včetně pracovního osvětlení - Automatické, motorem poháněné posuvné dveře - C osa - Koník tažený programem včetně různých středících hrotů - 12násobná bubnová revolverová hlava - Pohonná jednotka revolverové hlavy - Dopravník třísek - Zařízení pro chlazení se zesíleným čerpadlem, cca 4 bary - Rozhraní pro automatizaci - Různé příslušenství Lhodewwkx Ejpfx Afxsr - 1x upínač Heimbuch SK 80 bez kleštiny - 1x tříčelisťové sklíčidlo Schunk Rota NCF 315 - 1x tříčelisťové sklíčidlo Schunk Rota NCF 250 - 1x dvoučelisťové sklíčidlo Schunk Rota NCF 250 - 1x vystružovací/rázová hlava WTO - 2x poháněný nástroj CAPTO osově - 2x poháněný nástroj CAPTO radiálně osově - 3x poháněný nástroj CAPTO radiálně - 7x pevný držák nástrojů - Ustavovací prvky - Dokumentace

Stav: připraven k použití (použité), Rok výroby: 2000, Funkčnost: plně funkční, soustružnická délka: 1 000 mm, maximální otáčky vřetene: 3 000 ot./min, průměr soustružení nad ložem suportu: 480 mm, model regulátoru: Siemens Sinumerik 840C, TECHNICKÉ ÚDAJE Délka soustružení: 1 000 mm Oběžný průměr nad ložem: 550 mm Oběžný průměr nad suportem: 480 mm Revolverová hlava: 12 pozic Počet poháněných stanic: 6 Upínání: VDI50 Lsdoxtmvcspfx Afxohr Rozsah otáček: 30 - 3 000 ot./min Průchozí otvor vřetene: 90 mm DETAILY STROJE Řízení: Siemens Sinumerik 840C Rozměry a hmotnost Rozměry (DxŠxV): 580 x 270 x 270 cm Hmotnost: cca 11 t VYBAVENÍ Hydraulické sklíčidlo SMW Autoblok 315 (bez měkkých čelistí) Přibližně 10 poháněných nástrojů Přibližně 10 hrotů do koníku

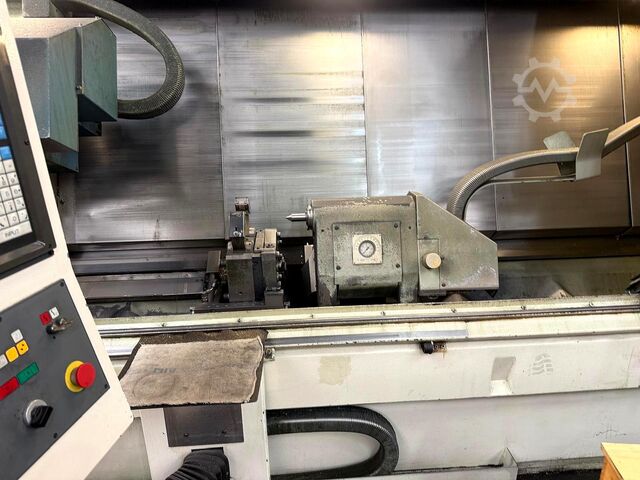

Stav: velmi dobrý (použité), Rok výroby: 1997, Funkčnost: plně funkční, číslo stroje/vozidla: 1114.3705-24, Použitý CNC soustruh Značka: Boehringer Typ: VDF 250 cm Rok výroby: 1997 VDF Boehringer 250C Stroj má následující vybavení délka soustružení 1000 mm Bez koníku Poháněné nástroje Speciální indexovací sklíčidlo Řízení Siemens 840C Boehringer VDF 250 Cm je CNC soustruh určený pro obrábění upínaných dílů. Vyznačuje se robustní konstrukcí a možnostmi přesného obrábění. Technické údaje (modelový rok 1997) Pracovní oblast: Průměr výkyvu nad ložem: 550 mm Průměr otáčení přes příčné saně: 480 mm Pohyb osy X: 405 mm Pojezd osy Z: 1 099 mm Maximální délka soustružení: 1 000 mm (Bez) koníku: Nástrojová věž: Počet míst: 12 Držák nástroje: VDI 50 DIN 69880 Poháněné nástroje: ANO Vřeteno: Velikost vřetenové hlavy: 8 DIN 55026 Vrtání vřetena: 103 mm Max. průměr sklíčidla: 315 mm Max. výkon pohonu (50% pracovní cyklus): 53 kW Max. točivý moment: 780 Nm Rozsah otáček: 30–3 000 ot/min Rychlosti posuvu: Automatické posuvy: 1–10 000 mm/min Rychlost rychloposuvu: 10 m/min (osa X a Z) Max. posuvná síla: 15 kN Rozměry a hmotnost: Rozměry stroje (D × Š × V): cca. 5 400 × 3 200 × 2 400 mm Hmotnost stroje: cca. 11 000 kg Zařízení: Otočný ovládací panel Hydraulický systém od HYDROKRAFT Chladicí systém s nádrží o objemu 600 l, tlak čerpadla max. 5,5 baru, průtok 60 l/min, výkon čerpadla 1,1 kW Dopravník třísek s objemem nádrže 325 l, výpust vpravo 3čelisťové sklíčidlo Odsávání olejové mlhy Rozvaděč s chladicí jednotkou a regulátorem teploty od firmy RITTAL Lhsdpfxewlap Aj Afxsr Řízení: SIEMENS SINUMERIK 840 C Varianty a rozdíly Existují různé varianty řady VDF 250, jako například: B. VDF 250 CU, která může být vybavena různými ovládacími prvky (např. PHILIPS B2T) a technickými specifikacemi. Některé modely mají poháněné nástroje a koník, zatímco jiné jsou navrženy jako čistě upínací stroje bez koníku. Závěr Boehringer VDF 250 Cm je všestranný CNC soustruh, který se vyznačuje svou stabilitou a přesností. Díky své robustní konstrukci a rozsáhlým funkcím je ideální pro obrábění upínaných dílů v různých výrobních prostředích.
