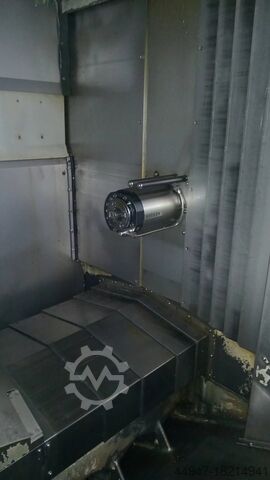

CNC horizontální obráběcí centrum

DECKEL MAHO DMC 60 H

Stav: připraven k použití (použité), Rok výroby: 2000, provozní hodiny: 48 804 h, Obecná data Rozměry šířka: 7000 mm Rozměry hloubka: 5000 mm Hmotnost stroje: 3400 kg Řídicí jednotka Značka: SIEMENS Model: Sinumerik 840D Hlavní pohon Bedpfjxrwfxox Aaaelp Rozsah otáček vřetena: 8000 ot./min Počet os: 4 Posuvy Pracovní posuv osy X: 60 000 mm/min Rychloposuv osy X: 60 m/min Pracovní posuv osy Y: 60 000 mm/min Rychloposuv osy Y: 60 m/min Pracovní posuv osy Z: 60 000 mm/min Rychloposuv osy Z: 60 m/min Pohyb osy X: 600 mm Pohyb osy Y: 560 mm Pohyb osy Z: 560 mm Stůl Zatížení stolu: 350 kg Nástroje Počet pozic v zásobníku: 90 Maximální hmotnost nástroje: 10 kg Maximální průměr nástroje: 80 mm Maximální délka nástroje: 350 mm Typ upínače nástroje: DIN 69871-SK40 Média Dopravník třísek: Ano Přídavné vybavení Typ/chladicí kapalina: Emulze (interní & externí) / cca 1100 l Chladicí jednotka: Knoll s bubnovým filtrem 30, 40, 50 bar přes M-příkaz Přesnost stroje: VDI / DGQ 3441 Měřící sonda Renishaw Detekce zlomení nástroje Bubnový filtr Paletový vyměňovač s postupným provozem Uzavřený pracovní prostor Síťové připojení K dispozici technická dokumentace a layout Tento čtyřosý DECKEL MAHO DMC 60H hi-dyn byl vyroben v roce 2000. Je vybaven řídicím systémem Siemens Sinumerik 840D, otáčkami vřetena až 8 000 ot./min a zásobníkem na 90 nástrojů. Stroj zahrnuje paletový vyměňovač se 4 pozicemi a rychloposuvem až 60 m/min. Ideální pro vysoce přesné horizontální obrábění. Pro více informací o tomto stroji nás kontaktujte. Typy aplikací Frézování

Stav: použitý, Rok výroby: 1995, x-path 600 mm dráha y 560 mm dráha z 560 mm Řídicí jednotka SIEMENS 840 C Celkový potřebný výkon 12 kW Hmotnost stroje cca 10000 kg Potřeba místa cca m DECKEL MAHO Horizontální 4osé CNC obráběcí centrum s... výměnou palet Typ DMC 60 H Rok výroby 1995 Sériové číslo 102 (6004 50 019602 00) _____ Pracovní rozsah: Příčný zdvih v ose X 600 mm. Svislý zdvih osy Y 560 mm Podélný zdvih v ose Z 560 mm Otočný stůl jako osa B 360 000 ° Velikost palety 500 x 400 mm Zatížení stolu max. 400 kg Rychlost stolu max. 25 m/min. Držák nástrojů SK 40 Plynulá regulace otáček vřetena 20 - 15 000 ot/min. Hodnoty posuvu / rychloposuvu max. 20 m / 40 m/min. Střídavý hlavní pohon cca 12/20 kW (?) Celkový pohon cca 40 kW - 400 V - 50 Hz Hmotnost cca 10 000 kg Bjdpet Hw R Rjfx Aaajlp Příslušenství / speciální vybavení: - SIEMENS 4-osé řízení dráhy typ 840 C s obrazovkou a s odpovídajícím odpovídajícími podprogramy. - Automatická výměna palet obrobků s dělící deskou do pracovního prostoru, Seřizovací stanice se dvěma otočnými dveřmi vpředu, dvě palety na stroji, případně další samostatná paleta. - RENISHAW - zařízení pro měření obrobků, ale bez sondy. - Kontrola lámání vrtáku BLUM namontovaná na boku stolu. - CNC řízená osa B pro pracovní stůl s rozlišením 360 000°, rychlost 25/min. - Automatická výměna nástrojů se 40 pozicemi pro nástroje namontovaná na levé straně. pro nástroje do velikosti: Ø 100 mm, max. délka 315 mm, hmotnost cca 8 kg, - samostatná chladicí jednotka ( IKZ ) KNOLL typ RF 200/1100. s cyklónovým filtrem a pásovým filtrem ve spojení s článkovým pásovým dopravníkem Dopravník třísek s odkalovacím čerpadlem. - Moderní kulaté obložení stroje s posuvným otevíráním dveří a ROTO Clear. kotoučem atd. Stav : dobrý - v nejbližší době připraven k předvedení. Dodání : možné ihned, ze skladu Platba : výhradně netto - po obdržení faktury

Stav: připraven k použití (použité), Rok výroby: 1999, Funkčnost: plně funkční, pojezdová dráha osy X: 600 mm, pojezd osy Y: 560 mm, pojezd osy Z: 560 mm, hmotnost obrobku (max.): 600 kg, úhel natáčení osy C (max.): 360 °, Vybavení: dokumentace / manuál, TECHNICKÉ ÚDAJE Osa X: 600 mm Osa Y: 560 mm Bjdpjwtq S Refx Aaaslp Osa Z: 560 mm Osa C: 360° Řídicí systém: Siemens Počet palet: 2 Velikost palety: 400x500 mm Maximální nosnost palety: 600 kg DETAILY STROJE Hmotnost: 10 500 kg

Stav: použitý, Rok výroby: 2012, x-path 630 mm dráha y 800 mm dráha z 750 mm Řídicí jednotka SIN 840D sl Siemens B - osa 360 x 0,001 ° A - osa -200 -- +25 x 0,001 ° Otáčky vřetena - plynulá regulace 20 - 18 000 ot/min. Výkon pohonu 100% ED 28,00 kW Výkon pohonu 40 % ED 34,00 KW Točivý moment při 40 % / 100 % ED 110 / 84 Nm Držák nástroje HSK 63 Posuv X/Y/Z/osa 1 - 100 000 mm/min Rychlý posuv X/Y/Z 100,00 m/min Posuvná síla X/Y/Z 9 / 6 / 9 kN Posuv v ose B 1 - 14 400 °/min Posuv v ose A 1 - 7 200 °/min Velikost palety 2x 500 x 500 mm Hmotnost obrobku max. 400 kg Průměr obrobku - max. 800 mm Výška obrobku - max. 800 mm Zásobník nástrojů s 63 Bsdpfx Aaevxwxvoaolp Průměr nástroje max. 280 mm Délka nástroje - max. 550 mm Hmotnost nástroje max. 15,00 kg Celkový příkon 65,00 kW Hmotnost stroje cca 14,00 tun Potřeba místa cca 5,50 x 3,50 x V3,20 m Pětiosé obráběcí centrum s řídicím systémem SIEMENS SINUMERIK 840D sl. mechanická kontrola zlomení nástroje, odlučovač emulzní mlhy. Stroj byl používán ve výrobní lince, tedy bez dopravníku třísek. a bez chladicího systému.

Rok výroby: 1996, provozní hodiny: 91 897 h, Stav: připraven k použití (použité), Funkčnost: plně funkční, číslo stroje/vozidla: 288, TECHNICKÉ ÚDAJE x-way: 600 mm y-směr: 560 mm z-cesta: 560 mm Řízení: Siemens PODROBNOSTI O STROJI Blodpfxolruxfs Aaaep Napájecí napětí: 400 V / 3 fáze / 50 Hz Připojená zátěž: 60 kVA Celkový příkon: 12 kW Hmotnost stroje: cca 10 t VYBAVENÍ - 2 palety stroje - 1 měřicí sonda

Rok výroby: 2002, Stav: použitý, Funkčnost: plně funkční, Horizontální obráběcí centrum s dvojitým řetězovým zásobníkem. TECHNICKÉ ÚDAJE Zdvih x: 600 mm y-zdvih: 560 mm z-zdvih: 560 mm Řízení: Siemens Sinumerik 840D B - osa: 360 x 0,001 ° Otáčky vřetena - plynulá regulace: 8 000 ot. posuv X/Y/Z/osa: 1 - 60 000 mm/min Posuv v ose B: 9 250 °/min Rychlý posuv X/Y/Z: 60,00 m/min Posuvná síla X/Z: 9 600 N Posuvná síla Y: 8 000 N Výkon pohonu 40 % ED: 20,00 KW Výkon pohonu 100 % ED: 13,00 kW Držák nástroje: SK40 Krouticí moment při 40 % / 100 % ED: 191 / 124 Nm Velikost palety: 2x 400 x 500 mm Hmotnost obrobku: max. 600 kg Zásobník nástrojů: 180 Průměr nástroje: 90 mm Průměr nástroje se 2 volnými místy: 160 mm Délka nástroje: max. 350 mm Hmotnost nástroje: max. 3,50 / 12,00 kg PODROBNOSTI O STROJI Celkový příkon: 65,00 kW hmotnost stroje: cca 16,00 t Potřeba místa: cca 9,00 x 4,50 x 3,50 m Blodpsnh Rn Ajfx Aaajp VYBAVENÍ Chladicí systém s IKZ Dvojitý zásobník řetězů se 180 místy Dopravník třísek Laserové měření nástrojů BLUM elektronické ruční kolo

Rok výroby: 2000, provozní hodiny: 47 085 h, Stav: dobrý (použitý), Funkčnost: plně funkční, číslo stroje/vozidla: 42272, Obráběcí centrum s 5 paletami TECHNICKÉ ÚDAJE Zdvih x: 600 mm y-zdvih: 560 mm z-zdvih: 560 mm Osa B (stůl): 360° Blodpjlrupasfx Aaaep Držák nástrojů: SK 40 Velikost palety: 5 x 500x400 mm Řízení: Siemens 840D PODROBNOSTI O STROJI Napájecí napětí: 300 V / 3 fáze / 50 Hz Výkon: 60 kVA
