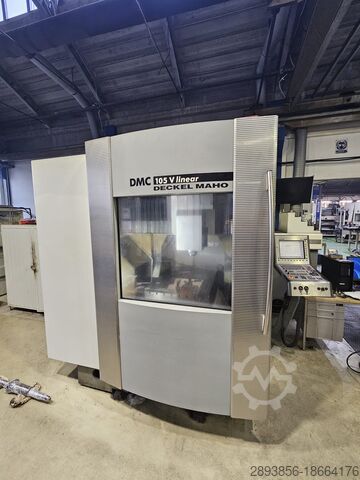

Zpracovatelské centrum

DMG 105V LINEAR

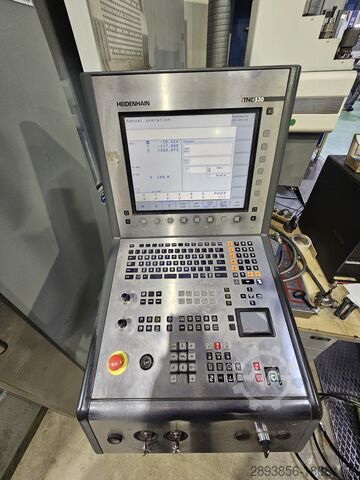

Stav: připraven k použití (použité), Rok výroby: 2007, Funkčnost: plně funkční, Univerzální obráběcí centrum 5osé simultánní obrábění Dkodpjwvra Ijfx Afbei DMG DMC 105V Linear Rok výroby: 2007 Pojezdy: X 1050, Y 800, Z 560 mm NC otočný stůl Ø1 000 mm Řídící systém Heidenhain iTNC530 Vřeteno 18 000 ot./min. Automatický výměník nástrojů (ATC) 30 pozic, HSK-63A NC řízená osa B – frézovací hlava – 120° / +30° Okno s rotačním čističem (Roto clear) Systém měření nástrojů – Blum Měřicí sonda Chlazení vzduchem skrz vřeteno pomocí M kódu Chlazení vřetena průtokem chladiva Dopravník třísek

Stav: velmi dobrý (použité), Rok výroby: 2001, pojezdová dráha osy X: 3 500 mm, pojezd osy Y: 2 500 mm, pojezd osy Z: 1 600 mm, Pojezdové dráhy x-pojezd: 3500 mm Djdpfx Afeyifpfoboki y-pojezd: 2500 mm z-pojezd: 1600 mm Pracovní stůl NC otočný stůl: 2200 x 1800 mm Maximální zatížení stolu: 12000 kg Maximální otáčky vřetena: 2500 ot/min Upínání nástrojů ISO-50 Příslušenství: - Třískový dopravník

Stav: použitý, Max. průměr soustružení: Ø2 700 mm Max. průměr obrábění: Ø2 500 mm Max. výška řezu: 2 000 mm Max. krouticí moment: 40 403 N·m Max. řezná síla: 3 000 kgf Max. hmotnost obrobku: 12 000 kg Průměr stolu: 2 000 mm Otáčky stolu: 1 – 200 ot./min Řízení otáček stolu: Automatické, 2-stupňové Indexační přesnost stolu: 0,001° C-osa Řezná posuvová rychlost: 0 – 900 stupňů/min Max. otáčky: 2,5 ot./min Frézovací vřeteno Otáčky: 30 – 3 000 ot./min Krouticí moment: 45 kgf·m Rameno Položka: Specifikace Počet nástrojů: 1 ks Dksdpfxsyk U Ngo Afbei Velikost nástroje: 32 × 32 mm Velikost průřezu ramena: 240 × 240 mm Kužel vřetene: ISO 7/24 No.50 Kapacita zásobníku nástrojů: 24 nástrojů Max. hmotnost nástroje: 50 kg DOPRAVNÍK TŘÍSEK SYSTÉM MĚŘENÍ NÁSTROJŮ (RENISHAW) KOMBINOVANÉ RUČNÍ/HYDRAULICKÉ SKLÍČIDLO LINEÁRNÍ ŠKÁLA (X Z C) 4 ks frézovacích nástrojů 5 ks soustružnických nástrojů

Stav: jako nový (použitý), Rok výroby: 2024, Funkčnost: plně funkční, pojezdová dráha osy X: 4 200 mm, pojezd osy Y: 1 000 mm, pojezd osy Z: 950 mm, rychloposuv osa X: 60 m/min, rychloposuv osy Y: 50 m/min, rychloposuv osy Z: 50 m/min, maximální otáčky vřetene: 15 000 ot./min, MMV 4200 POJÍZDNÉ STOLOVÉ OBRÁBĚCÍ CENTRUM PRO 5OSÉ SOUČASNÉ OBRÁBĚNÍ S ŘÍZENÍM HEIDENHAIN TNC 640 5osé souvislé pojezdové obráběcí centrum s integrovaným vodou chlazeným motorovým vřetenem. Řízení: HEIDENHAIN TNC 640 - Dialogové programování - USB a ethernetové rozhraní - 24" barevný TFT monitor - 3D zobrazení, programová grafika Vřeteno: motorové vřeteno, vodou chlazené Výkon vřetena: 46 kW Otáčky vřetena: 50–15 000 ot/min Krouticí moment vřetena: 170 Nm Upínání nástroje: ISO 40 DIN 69871 Tažný čep: ISO 7388/2, typ B (v základní variantě není součástí dodávky) Pojezdy: X=4200 mm, Y=1000 mm, Z=950 mm Vzdálenost vřeteno–stůl: 0–950 mm Rychloposuv: X-Y-Z: 60/50/50 m/min Osy B/C: 50/100 ot/min Pevný stůl: litinový stůl s T-drážkami Počet – šířka – rozteč: 7–18–125 mm (centrální centrovací drážka 18H8) Upínací plocha: 4 400 × 1 050 mm Max. zatížení stolu: 6 000 kg (rovnoměrně rozděleno) Výkyvná hlava (osa B): Torque motor, výkyvný rozsah +120°/-120° Otočný stůl (osa C): Torque motor, průměr stolu 900 mm Dksdpsychf Sefx Afbei Max. zatížení otočného stolu: 2 000 kg Otočný stůl 0,05 mm ±0,02 mm Snížený pod pevný stůl Stacionární zásobník nástrojů: Bubnový zásobník na levé straně stroje, kapacita 40 nástrojů Doba výměny nástroje (od třísky do třísky dle VDI 2852): cca 15 s Chladicí čerpadlo: Tlak 6 bar, průtok 40 l/min (jmenovitý výkon u čerpadla) Osvětlení pracovního prostoru: 4 LED lampy Standardní vybavení: - Lineární odměřování na osách X / Y / Z - Centrální mazání tukem - Ruční kolečko - Signalizační lampa - Osvětlení pracovního prostoru - Klimatizovaná rozvodná skříň

Stav: velmi dobrý (použité), Rok výroby: 2007, pojezdová dráha osy X: 6 000 mm, pojezd osy Y: 2 000 mm, pojezd osy Z: 1 400 mm, posuv v ose X: 30 000 m/min, posuv osy Y: 30 000 m/min, posuvová rychlost osy Z: 30 000 m/min, maximální otáčky vřetene: 2 000 ot./min, délka stolu: 4 000 mm, šířka stolu: 2 000 mm, CNC ložová frézka SACHMANN RAMBAUDI - MP-212 HS KOSMO 3dílná hlava SK-50, 0,02°, 1195 Nm Prodloužení vřetena L = 600 mm při 2000 ot/min 3D měřicí dotyková sonda MP60 ATC řetěz s 80 pozicemi Chladicí systém 1320 l s tlakem 4,8 bar Otočný stůl 2000 x 1600 x 15 t V-osa (vstup) 1500 mm Otáčky 3 ot/min Djdpfx Aox Nh H Djfbjki Heidenhain RON 700 rotační snímač pro otáčení stolu Lisovací rozměr 500 x 500 mm s výkonem 56 kW Dopravník třísek X osa: 6000 mm Y osa: 2000 mm Z osa: 1400 mm Délka stolu: 4000 mm Šířka stolu: 2000 mm Zatížení stolu: 25000 kg Výkon vřetena: 37 kW Otáčky vřetena: 2000 ot/min Uchycení nástroje: 50 ISO/BT/MK Posuv X osa: 30000 mm/min. Posuv Y osa: 30000 mm/min. Posuv Z osa: 30000 mm/min. Automatické indexování frézovací hlavy: 2,5 x 2,5° Délka: 15000 mm Šířka: 8000 mm Výška: 6000 mm Hmotnost: 85000 kg Upozornění: Informace na této stránce byly připraveny podle nejlepšího vědomí a svědomí jak z naší strany, tak pokud možno od výrobce. Informace jsou poskytovány v dobré víře, jejich přesnost však nelze zaručit. Proto nepředstavují žádné závazné prohlášení či smluvní podmínky. Doporučujeme zkontrolovat všechny důležité detaily.
