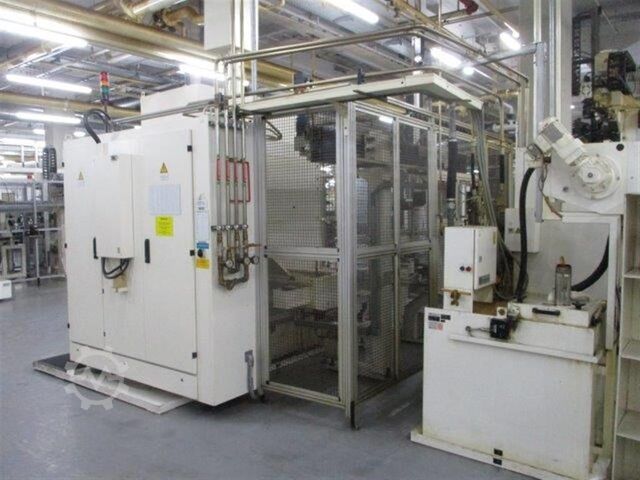

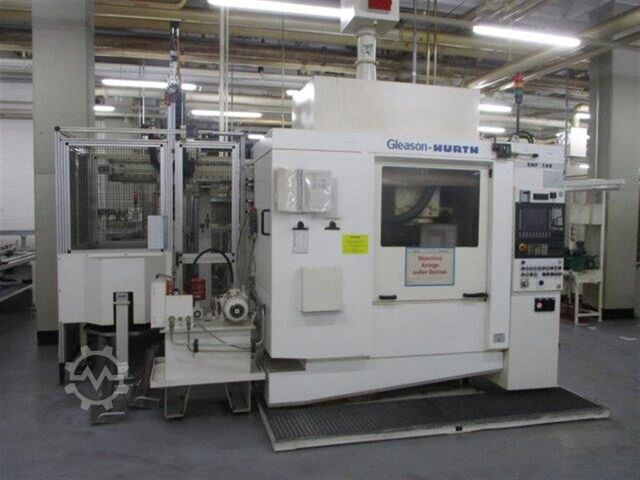

Honovací stroj na ozubená kola

GLEASON-HURTH ZHF 150

Stav: připraven k použití (použité), Rok výroby: 2005, Funkčnost: plně funkční, číslo stroje/vozidla: G0504, maximální průměr obrobku: 63 mm, pojezd osy Z: 105 mm, vnější průměr: 275 mm, vzdálenost mezi středy: 350 mm, úhel natočení osy A (min.): -30 °, úhel natočení osy A (max.): 30 °, TECHNICKÉ ÚDAJE Průměr obrobku: 63,5 mm Osová vzdálenost: 350 mm Délka upínací plochy: 1 550 mm Počet T-drážek: 2 Šířka T-drážek: 18 mm Vzdálenost mezi T-drážkami: 180 mm Výška hrotu (koníky): 350 mm Rozsah otáčení hlavy jemného kola (osa U): +30 / -30 ° Osová vzdálenost koníku/jemného kola: min. 120 mm / max. 225 mm Vstupní rozlišení (všechny NC osy): 0,001 mm / stupeň Ovládání: SIEMENS 840D Podávací vozík Rozsah pohybu (pohyb osy Z): 105 mm Vstupní rozlišení: 0,001 mm Nástroj Vnější průměr: 225 - 275 mm Průměr otvoru: 160 mm Šířka: 60 mm Detaily obrobku Vnější průměr: 40 - 150 mm Modul: 1,25 - 4,0 mm Max. šířka zubu: 45 mm Bsdpfx Aaswmbmloaolp Rychlosti a posuvy Rychlost nástroje: max. 2 000 ot/min Rychlost posuvu ve směru Z: až 2 m/min Rychlost posuvu ve směru X: až 2 m/min Rychlost posuvu ve směru U: až 2 m/min Rychlost posuvu ve směru V: až 2 m/min Směr C3: max. 12 °/s Servopohony Pohon nástroje C1: 27,0 Nm při 3 000 ot/min Pohon obrobku C2: 27,0 Nm při 3 000 ot/min Osa X: 20,0 Nm při 3 000 ot./min Osa Z: 20,0 Nm při 3 000 ot./min Osa U: 6,0 Nm při 3 000 ot./min Portál vertikální (osa V1): 6,0 Nm při 3 000 ot/min Osa otáčení chapadla C3: 5,0 Nm při 3 000 ot/min Nakládací saně (osa X1): 5,0 Nm při 3 000 ot/min Třífázové motory Hydraulický motor: 1,5 kW při 1 410 ot/min Centrální mazání: 0,07 kW při 2 700 ot/min Čerpadlo chladicí kapaliny: 4 kW při 2 840 ot/min Hydraulické zařízení Průtok: 21 l/min Tlak v systému: 50 barů Upínací tlak vřeteníku: max. 35 barů Upínací tlak koníku: min. 20 barů / max. 35 barů DETAILY STROJE Hmotnost: 5 500 kg Potřebný prostor: 2 700 x 2 300 x 2 600 mm Provozní zdroje Hydraulická kapalina: HLP D 46 Hydraulická kapacita: 100 l Elektroinstalace Provozní napětí: 400 V Řídicí napětí: 24 V DC Napětí světla: 230 V AC Frekvence: 50 Hz Požadovaný výkon: cca. 27 kVA ZAŘÍZENÍ - Centrální mazání - Čerpadlo chladicí kapaliny - Kapacitní systém měření vzdálenosti - Automatické upínání obrobku - Jemná převodová hlava s osou U - Stroj s kompletním hydraulickým vybavením - Ovládací terminál s dialogovým ovládáním
