Pila na rozměry panelů
Scheer PA 4500

Name: Scheer PA 4500
Brand: Scheer
Availability: InStock

Rok výroby

2025

Stav

Nový

Umístění

Bad Laer

Zobrazit mapu

Údaje o stroji

Popis stroje:: Pila na rozměry panelů

Výrobce:: Scheer

Model:: PA 4500

Rok výroby:: 2025

Stav:: nový

Funkčnost:: plně funkční

Cena a lokalita

Umístění:: Glandorfer Str. 25, 49196 Bad Laer, Deutschland

Volejte

Technické údaje

Řezná délka (max.):: 3 300 mm

Průměr pilového kotouče:: 315 mm

Řezná výška (max.):: 82 mm

Posuv v ose X:: 100 m/min

Posuvová rychlost osy Z:: 150 m/min

Celková délka:: 3 300 mm

Celková šířka:: 3 350 mm

Celková hmotnost:: 3 000 kg

Pohon pily:: 9 000 W

Výkon:: 9 kW (12,24 k)

Maximální otáčky:: 4 400 ot./min

Rychlost pilového kotouče:: 4 400 ot./min

Vybavení:: otáčky plynule nastavitelné

Podrobnosti nabídky

ID výpisu:: A193-45491

Naposled aktualizováno:: 12.06.2025

Popis

SCHEER PA 4500 – 3300 x 3350 S7WIN10
Rok výroby: 2025 | Stav: NOVÝ | Řídicí systém: PA-WIN10 + SIMATIC S7 |

Výkonná panelová pila pro maximální přesnost a efektivitu
SCHEER PA 4500 je robustní, v průmyslu osvědčená panelová pila pro přesné zpracování potažených i nepotažených dřevěných desek. Byla navržena pro náročné aplikace a i v základní konfiguraci splňuje všechny požadavky moderních řezacích operací.

Hlavní technické údaje:
Délka řezu (max.): 3300 mm

Výška řezu (plynule nastavitelná): až 82 mm

Hlavní pilový kotouč: Ø 315 mm | 60 zubů | Šířka řezu 3,2 mm

Pilový kotouč s předřezem: Ø 200 mm | kuželový | Šířka řezu 3,2–4,0 mm

Motor pily: 9,0 kW

Přeřezávací motor: 1,1 kW

Pohon pilového vozíku: 2,32 kW

Otáčky hlavního pilového kotouče: cca 4400 ot/min

Posuv pilového vozíku: 0–100 m/min (plynule nastavitelný)

Zpětný chod pilového vozíku: 150 m/min (spuštěný)

Elektrické připojení: 400 V / 50 Hz / 3fázový

Pneumatika: 6 bar, 15 l/cyklus

Odsávání: 3 x 140 mm | Výkon: 3300 m³/h při 20 m/s

Pracovní výška: cca 930 mm

Úhlový doraz: levý

Konstrukce a hlavní vlastnosti stroje:
Rozsáhlá litá voštinová konstrukce pro tlumení vibrací

Absolutní enkodér pro maximální přesnost polohování (bez referencování)

Pojezd pilového vozíku optimalizovaný podle linie a času

Automatické mazání olejovou mlhou a ofukování vodicích lišt

Programově řízené nastavení pilového kotouče (výška a strana rýhování)

Rychloupínací systém ProLock pro pilový kotouč

„Testováno na dřevěný prach“ – emise pouze 0,65 mg/m³

Vlastnosti systému:
1x Úhlové upínací zařízení WP 8500-1400
Rozsah nastavení: 0–2200 mm

Přítlak: cca. 480 N

Cykle řízená funkce zasunutí pro přepravu panelů

1x Stůl pro podávání materiálu HP 5130 33 x 33
Zadní montáž s kalenými vodítky a ozubenými tyčemi

Válečkový dopravník pro plynulou přepravu panelů
Kdsdpfx Aswrpcxofmew

6 upínacích prstů (rozteč: 70 / 262 / 454 / 838 / 1173 / 2630 mm)

Servopohon s přesností ±0,1 mm

1x Stůl s úhlovým dorazem HP 5137-1-1465
1x Stůl pro podepření obrobků HP 5135-1-1465
Pertinaxový povlak, každý 1465 x 800 mm

1x Vzduchový polštář LK 5169
Centrální radiální ventilátor, max. tlak 2800 N/m²

1x Rozvaděč
Prachotěsný, samostatně montovaný, odolný proti vibracím

19" TFT plochá obrazovka, klávesnice, trackball

Řídicí jednotka a software:
SIMATIC WinLC RTX Soft PLC s funkcí S7

Uživatelské rozhraní PA-WIN10 založené na Windows 10 Professional (64bit)
(aktualizace na nejnovější verzi Windows možná kdykoli)

Simulace v reálném čase, v měřítku a grafický editor řezacích plánů

Integrovaná rozhraní (tisk štítků, správa úložiště panelů atd.)

Kompatibilní se sítí, připravené na budoucnost, modulárně rozšiřitelné

Provozní režimy a ovládání:
Manuální režim: Jednoduchý, inkrementální, ořezávání, zbytkové řezání

Automatický režim: Zpracování řezacích plánů, zpracování online objednávek

Editor: Plánování a optimalizace na základě kusovníku

Údržba a diagnostika: Měření pilového kotouče, individuální ovládání a mnoho dalšího.

📞 Kontaktujte nás pro individuální cenovou nabídku nebo prohlídku.
Dodání, montáž, uvedení do provozu a školení jsou volitelně k dispozici.

Inzerát byl přeložen automaticky a mohou se vyskytnout chyby překladů.

Poskytovatel

Registrován(a) od: 2005

10 Inzeráty online

Volejte

Odeslat požadavek

Telefon & Fax

+49 5424 ... inzeráty

Fax:

Tyto inzeráty by vás také mohly zajímat.

malý inzerát

Dělící pila na desky se zvedacím stolem Scheer PA 7004

Barntrup

505 km

Dělící pila na desky se zvedacím stolem
ScheerPA 7004

Volejte

Stav: dobrý (použitý), Rok výroby: 1999, řezná délka (max.): 4 200 mm, řezná výška (max.): 115 mm, panelová pila s nakládáním zvedacího stolu Fabr typ PA 7004 horizontální formátovací pila s automatickým nakládáním zvedacího stolu se softwarem pro optimalizaci řezání v 11.2020 nové PC s ovládáním DNC-AT, Operační systém Linux se softwarem PA S5 řezná délka 4200 mm Zdvih posunovače materiálu 4250 mm výška řezu 115 mm Maximální vyložení pilového kotouče 135 mm panelová pila velikosti FM22 Průměr hlavního pilového kotouče maximálně 450 mm Průměr předřezávacího pilového kotouče maximálně 200 mm vrtání pilového kotouče 30 mm Rychlost posuvu pily 0-100 m/min. Zpětná rychlost pily 100 m/min. Počet kleštin 7 kusů rychlost posuvu posunovače materiálu v dopředném chodu 30 m/min, ve zpětném chodu 70 m/min. zařízení zbývající sekce SP5004 motor pily 11 kW, řezací jednotka 2,2 kW Motor posuvu pily 1,1 kW, motor posuvu stolu 1,63 kW Motor zvedacího stolu 4 kW, hnací motor pro válečkovou dráhu 0,37 kW Ksdpfsvyyn Nex Afmedw celkový výkon 20,4 kW Podpěrné stoly předního vzduchového polštáře 3 kusy Šířka stolů 800 mm, délka 2000 mm Stlačený vzduch maximálně 6 bar, mezní tlak 7 bar hadice na stlačený vzduch průměr 10mm Spotřeba vzduchu cca 15 litrů na cyklus úhlové upínací zařízení WP 5033 zařízení zvedacího stolu s poháněným válečkovým dopravníkem Rozměry 1700 mm x 4700 mm 3 x sací přípojka průměr 120 mm dokumentace k dispozici k dispozici prohlášení o shodě

Zobrazit podrobnosti

malý inzerát

2011 Scm Sigma Impact 107 Scm Sigma Impact 107

Sesto Calende

684 km

2011 Scm Sigma Impact 107
ScmSigma Impact 107

Volejte

Stav: použitý, Rok výroby: 2011, Numerické řízení WINCUT Pracovní rozměry mm 3800 x 3800 Max. přesah čepele (mm) 107 Nakládání čelní desky Počet 10 kleští na pojezdovém vozíku Boční zarovnávač Skupina hodnocení (maximální průměr kotouče / výkon) 160 / kW 1,5 Hlavní řezačka (maximální průměr kotouče / výkon) 380 / kW 7,5 Nastavitelná rychlost vozíku nože (m/min) 1 - 135 Rychlost posuvného vozíku 70 m/min Počet 3 vzduchových polštářových předních stolů TECHNICKÁ DATA K OVĚŘENÍ, KDYŽ BUDE STROJ V NAŠEM SKLADU Kedpewwrywofx Afmjdw

Zobrazit podrobnosti

malý inzerát

Oberkochen

406 km

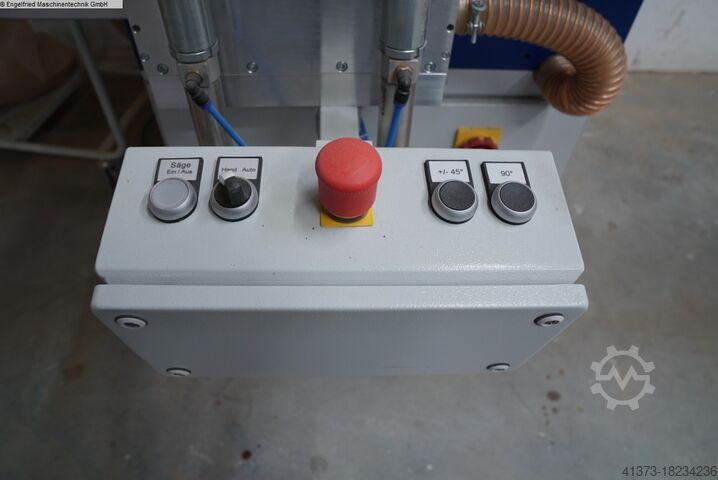

Pila na skleněné perle
HECHTES 350

Volejte

Stav: použitý, Rok výroby: 2018, Počet motorů: 1 kus Pracovní délka: 2500 mm Ovládání: ne Jednostranná pila na zasklívací lišty Hecht ES 350 Pneumatické naklápění proti pevným dorazům. 45º/90º/135º S pneumatickým posuvem pilového kotouče Pneumatické naklápění přes manuální úhlový doraz S podstavcem stroje, pneumatické upínání Pilový kotouč HM 350 x 3,0/2,2/30 Z 100 Rozměry stojanu: délka 700 mm, šířka 1.600 mm, výška 1.500 mm Dotykový doraz 1,5 m Podpěra 1,5 m se stojkou Dotykový doraz 3 m Prodlužovací podpěra z 1,5 m na 3 m se stojkou Stolové vložky s drážkami pro falcované zasklívací lišty Kdjdpfxovpr N Re Afmow HECHT ASB manuální doraz s digitálním zobrazením, 2500 mm S odsávacím zařízením (technické údaje dle výrobce – bez záruky!)

Zobrazit podrobnosti

malý inzerát

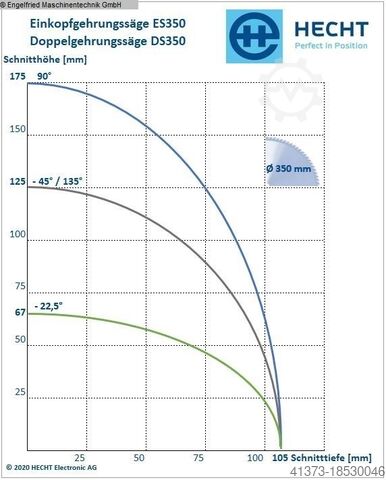

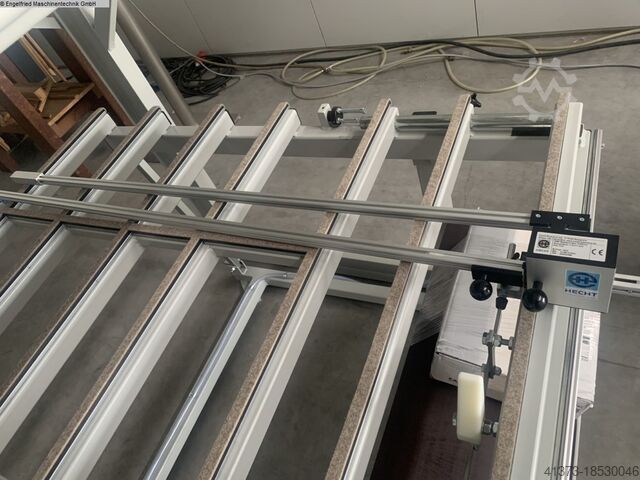

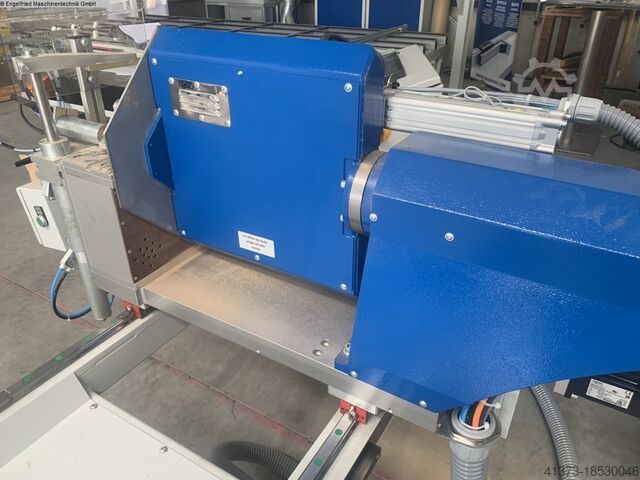

Pila na skleněné perle HECHT Exenso DS350E - Video -
