CNC obráběcí centrum s CTS 20 bar

SINO V10-B

TECHNICKÉ SPECIFIKACE
SINO V10-B

Zdvih osy X 1 000 mm
Zdvih osy Y 620 mm
Zdvih osy Z 630 mm
Vzdálenost čela vřetena od stolu 120 ~ 750 mm
T-kanály 5 x 18
Vzdálenost T kanálů 100 mm
Velikost pracovní plochy stolu 1 200 x 600 mm
Maximální hmotnost na stůl 800 kg
Kužel vřetena typu BT 40
Výkon motoru hlavní osy (30 min./nepřetržitě) 15/11 kW
Krouticí moment motoru hlavního hřídele S1 - 52,5 Nm / S2 - 95,5 Nm / S3 -118, Nm
Převod hlavního hřídele Přímý pohon
Maximální otáčky hlavního hřídele 12 000 ot/min.
SPECIFIKACE OS X, Y, Z
Rychlý posuv v ose X/Y 36 m/min
Rychlý posuv v ose Z 32 m/min
Maximální posuv v osách X/Y/Z 10 000 mm/min
Výkon motoru osy X/Y (točivý moment) 3 kW (20 Nm)
Gsdoiyyypopfx Agweuh
Výkon motoru osy Z (točivý moment) 3 kW (36 Nm)
ATC TOOL SHOP (automatická výměna nástrojů)
Typ zásobníku nástrojů S ramenem
Kapacita zásobníku nástrojů 24
Typ držáku nástrojů BT 40
Doba výměny nástroje 2,5 s
PŘESNOST
Přesnost polohování X/Y/Z ± 0,008 mm
Opakovatelnost X/Y/Z ± 0,005 mm
ROZMĚRY STROJE
Délka x šířka 2 850 x 2 450 mm
Výška 2 850 mm
Hmotnost 6 800 kg
PŘÍSLUŠENSTVÍ V CENĚ
Řídicí jednotka Fanuc 0i-MF s 10,4˝ barevným monitorem LCD.
Hlavní hřídel s přímou spojkou (Direct Drive),
motor 11/7,5 kW a maximální otáčky 12 000 ot/min.
Současné ovládání 3 os

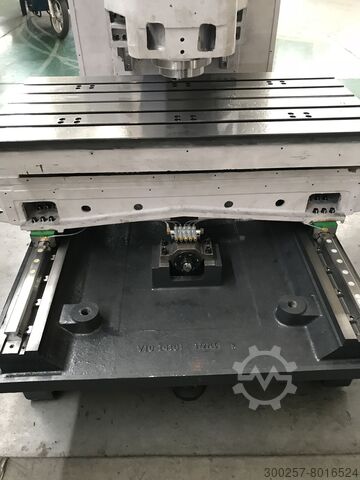

Lineární vedení s válečky na osách X, Y, Z 45 mm
Zásobník nástrojů s ramenem s 24 pozicemi
Chladicí jednotka s nádrží
Olejový chladicí systém vřetena
Systém ofukování vřetena vzduchem
Vzduchová pistole
Systém pro oddělování oleje od chladicí kapaliny (Oil Skimmer)
Dopravník třísek s řetězem
Uzavřený elektrický panel s klimatizací
Komunikační rozhraní pro programy a data:
Rozhraní RS 232, karta CF a USB
Automatické vypnutí M30
Transformátor
Centralizované automatické mazání
Tuhé závitování
Uvnitř stroje LED pracovní lampa x2
Výstražná LED lampa ve 3 barvách
Mobilní dálkové ovládání MPG (ruční generátor impulsů) s kabelem
Šrouby a patky pro vyrovnání stroje
Skříňka na nářadí + nářadí
Návody k obsluze a seznam náhradních dílů
Teleskopické kryty pro všechny 3 osy
Plně uzavřený pracovní prostor se samosvornými dveřmi
Označení CE
Záruka 2 roky na ovládání
1 rok na stroj
dodávka zdarma na předváděcí plochu pro nákladní automobily
