Vertikální obráběcí centrum

YAMAZAKI MAZAK VTC 200B II

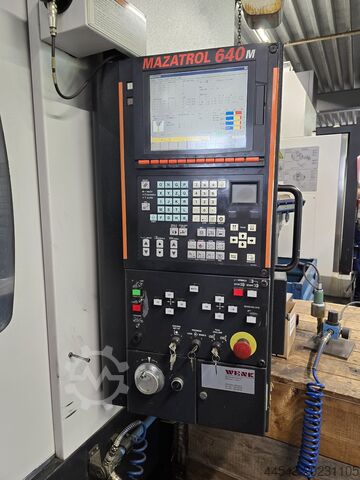

Řídicí systém: MAZATROL PC FUSION CNC 640M

Příslušenství:
- Dělicí přístroj dle obrázku
- 3D dotyková sonda
- Různá upínací pouzdra

Obecné možnosti stroje:
- Zařízení k přívodu vzduchu na vřeteno
Pro odstranění třísek a chlazení obrobků stlačeným vzduchem
- Upravené čelní dveře
Možnost nakládky/vykládky jeřábem předními dveřmi

Chladicí systém:
- Zesílený chladicí systém KOWAP, tlak 18 bar
- Chladicí pistole

Možnosti automatizace provozu:
- Automatické vypínání
- 3 kontrolní lampy indikující stav obrábění

Měřicí systém:
- MARPOSS měřicí sonda typ T25G (bezdrátový přenos)
vč. funkce pod MAZATROL: posun nulového bodu

Upínací stůl / paleta:
- Příprava pro KFTAGAWA NC rotační stůl RS250, bez servomotoru

Dopravník třísek MAYFRAN:
- Kloubový dopravník třísek, výhoz doprava

Možnosti řídicího systému:
- Vrtací cyklus závislý na momentu (Mazatrol)
- Kruhový vyvrtávací cyklus
- Dodatečná M-funkce (2 ks)
- Síťová karta pro kabelovou síť
- PCMCIA karta 64MB typ II (PC-Flash Card) pro ukládání dat stroje (záloha)
- CNC balíček Performance
Cjdpjxlp Tbofx Adgjrh

Pracovní stůl:
Velikost stolu (upínací plocha): 510 × 1460 mm
Maximální zatížení stolu: 800 kg

Pojezdy:
Pojezd osa X: 1120 mm
Osa Y: 510 mm
Osa Z: 510 mm
Rychloposuv osa X: 36 m/min
Osa Y: 36 m/min
Osa Z: 36 m/min

Posuv: 1–8000 mm/min
Vzdálenost čela vřetena od stolu: 180–690 mm
Vzdálenost přední části stojanu od středu vřetena: 530 mm

Pracovní vřeteno:
Rozsah otáček (plynulý): 40–12000 ot/min
Kužel upnutí: SK40 dle DIN 69871A (s Mazak upínacím šroubem)

Počet pozic pro nástroje: 24 nástrojů

Chladicí zařízení:
Objem nádrže: 250 l

Hmotnost stroje: 7 850 kg

Inzerát byl přeložen automaticky a mohou se vyskytnout chyby překladů.
