Vertikální obráběcí centrum

C.B. FERRARI ML 45

TECHNICKÉ ÚDAJE
- Počet os: 5

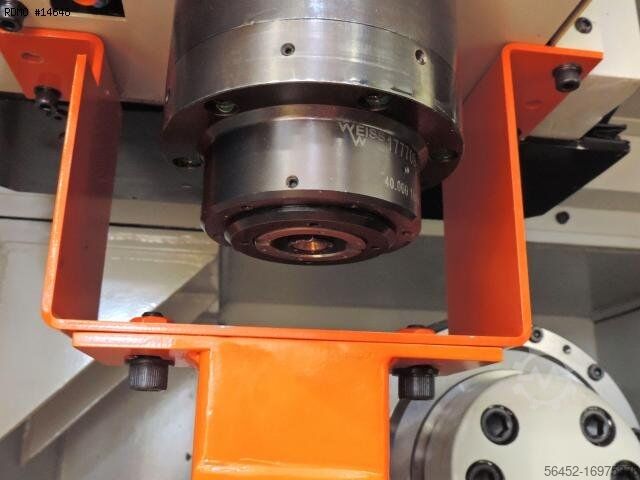

FRÉZOVACÍ VŘETENO
- Držák nástroje: HSK40
- Výkon pohonu vřetena: 32,5 [kW]
- Otáčky vřetena: 40 000 [ot./min]
- Hodiny vřetena: 1 211 [bst.]
LINEÁRNÍ OSY
- Pojezd os X/Y/Z: 420 / 320 / 320 [mm]
- Rychlost posuvu (X/Y/Z): 60 000 [mm/min]
OTOČNÁ OSA A
- Rozsah pojezdu: 360 [stupňů]
- Minimální rozlišení: 0,001 [stupně]
- Rychlost posuvu: 200 [ot./min]
OTOČNÁ OSA B
- Pojezd: 100 [stupňů] (+/-)
- Minimální rozlišení: 0,001 [stupně]
- Rychlost posuvu: 200 [ot./min]
MĚNIČ NÁŘADÍ
- Typ měniče nástrojů: Bras chargeur
- Počet nástrojů v zásobníku: 60
- Doba výměny nástroje: 5 [s]
TABULKA
- Velikost stolu: Ø 250 [mm]
- Max. zatížení stolu: 20 [kg].
- Vzdálenost od stolu k hlavě vřetena: 40 / 360 [mm]
PŘÍVOD ELEKTRICKÉ ENERGIE
- Napájecí napětí: 400 [V]
- Celkový pohon: 35 [kW]
HMOTNOST A ROZMĚRY
- Potřeba místa: 2 050 x 2 555 [mm]
- Výška stroje: 2 520 [mm]
- Hmotnost stroje: 5 000 [kg]
STROJNÍ HODINY
- Hodiny pod proudem: 4873 [bst.]

DOPLŇKY
- Ovládání: Heidenhain iTNC530
- Elektronické ruční kolo
- Přímé systémy měření polohy
- 3-barevné stavové světlo
- nádrž chladicí kapaliny
* s proplachovací pistolí

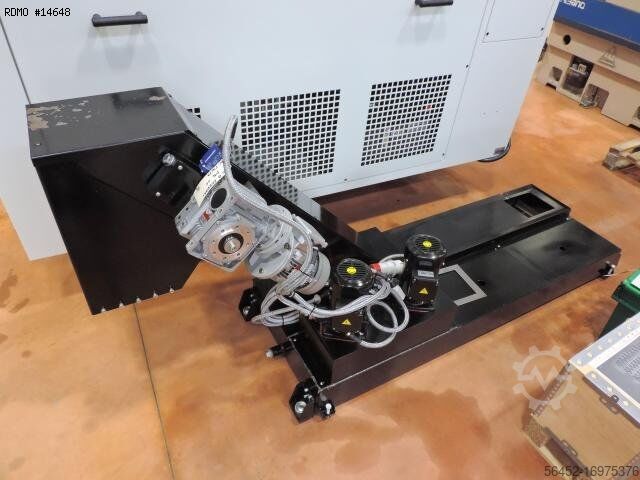

- dopravník třísek
- Odsávání olejové mlhy: FILTERMIST FX5002
- chlazení vřetena
- Klimatizace elektrické skříně
Bljdeuhbuujpfx Aaasp
- Nástrojová sonda: Renishaw
- Zařízení sondy obrobku: Renishaw
- Držák nářadí: 60
- Stolní příprava nástrojů
