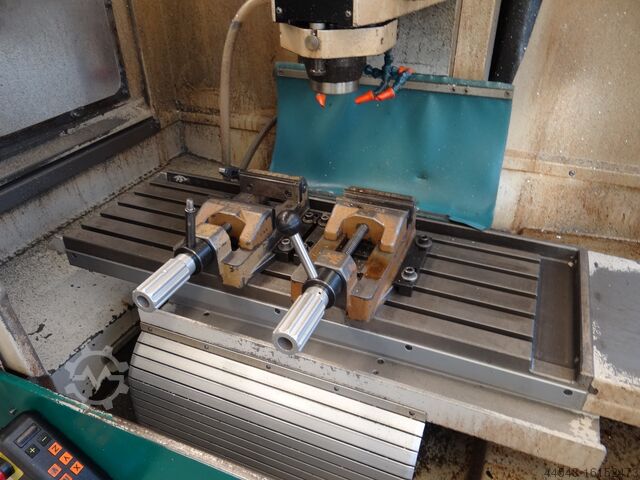

Vrtací a frézovací stroj

FEHLMANN Picomax 55 CNC 2/3

Řízení : Heidenhain TNC 426
Rozměry Potřeba místa (šxhxv) 1,92x1,85x2,4 m
Hmotnost Hmotnost cca 2'400 kg

Pracovní rozsah Podélný posuv osy X 500 mm
Blsdpfx Aajtp S R Hsaop
Příčný posuv osy Y 255 mm
Zdvih pinoly (řízený) osa Z 147 mm
Zdvih pera (ruční) osa Z 160 mm
Zdvih hlavy stroje osa W 500 mm

Rychlosti posuvu Rychlosti:
Osa X a Y 1-11 000 mm/min - Osa Z 1-6 000 mm/min - Osa W 1-3 600 mm/min Síly posuvu
- Osa X a Y 6'500 N
- Osa Z 8'000 N
Rychlý posuv
- Osa X a Y 11 mm/min
- Osa Z 6 mm/min

Systém měření posunutí Přímý systém měření pomocí lineární stupnice Osa X / Y / Z
Rozlišení Nepřímý měřicí systém prostřednictvím rotačního snímače Osa Z
Rozlišení v osách X, Y, Z a W 0,001 mm

Přesnost Tolerance polohy v ose (osách) P X / Y 0,005 mm
Rozptyl polohy osy (os) P X / Y 0,003 mm
Z / W 0,005 mm

Upínací plocha stolu (dxš) 885 x 320 mm
Pracovní plocha T-drážky:
- Počet 5 -
- Šířka 12-H8 mm
- Rozteč 50 mm
Přípustné zatížení stolu 250 kg
Výška stolu od podlahy 1040 mm
Vzdálenost stůl - čelo vřetena (min-max) 0-120-620 mm
Vodorovný výstupek 300 mm

Pracovní vřeteno Rychlovýměnný nástrojový systém SF 32 -
Hydraulická výměna nástrojů pomocí tlačítek -
- Přesnost opakování 0,002 mm
- Doba výměny (ruční) cca 5 s
Rozsah otáček (plynulá regulace) 50-9 000 ot/min.
Výkon pohonu 7,6 kW
Max. Krouticí moment 65 Nm

Řezný výkon Vrtací výkon ø 25 mm
Řezání závitů M 20 -

Zavírání Polozavírání s posuvnými dveřmi - -
Chladicí kapalina Chladicí kapalina:
Mazání - Externí nádrž, objem 100 litrů
- Průtok čerpadla 75 l/min
Centrální mazací systém Vogel
