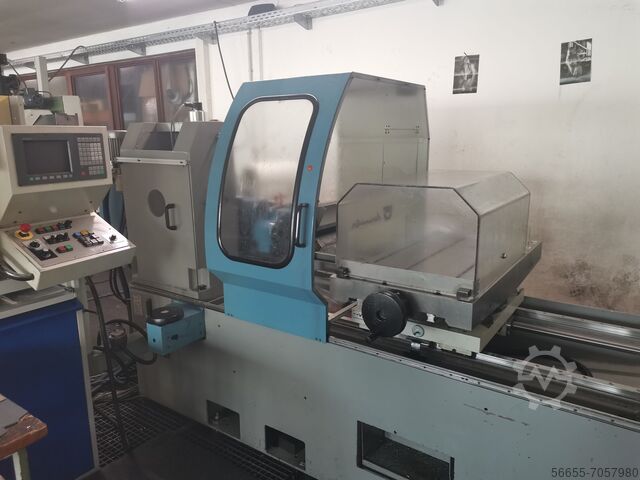

Hlubokotažná vrtačka IXION TL 601

IXION TL 601

Stav: připraven k použití (použité), Rok výroby: 2010, Vysoce dynamická vyvrtávačka s pojezdovým sloupem FPT pro vysoké zatížení a 5osou podpěrou, model SPIRIT 240-M140. Oblast práce: Gtodpowiifhefx Agfst OSA X: 14 000 mm OSA Y: 5 000 mm OSA Z: 2 500 mm Vybaveno 2 otočnými stoly s nosností 50 tun. CAD. Automatická výměna nástrojů. Číslicové řízení: Siemens. Stroj je vybaven 3 hlavami: 1 tisící birotační automatická hlava TUPCG, 1 automatická hlava pro velké úběry TO144 1 soustružnická hlava D’Andrea s pracovním rozsahem od průměru 150 do průměru 1600 mm mod. U-TRONIC 800.

Stav: dobrý (použitý), Rok výroby: 2000, číslo stroje/vozidla: 13639, Ovládání Heidenhain X-Way 1 200 mm Gtodpfx Ajinh Rqsgfot Dráha Y 800 mm Z-way 500 mm Hlavní vřeteno: Otáčky 16 000 ot/min Výkon pohonu - hlavní vřeteno 17 kW Vřeteno Držák nástroje Typ HSK63 Průměr vřetena vpředu. Ložisko 70 mm Modernizovaný zásobník nástrojů Velikost: 100 Výkyvný kulatý stůl: Průměr kulatého stolu 800 mm Rozsah otáčení A: -15 / + 97° Otáčení C: 360° max. zatížení stolu cca 1 000 kg max. průměr nástroje 80 mm max. průchodnost nástroje. s volným sousedním boxem. 125 mm max. délka nástroje 300 mm max. hmotnost nástroje 8 kg Posuvy: Rychlá odezva ( X / Y / Z ) 30 m/min Celkový příkon 31 kVA Hmotnost stroje 15 tun Nároky na prostor cca 6,0 x 5,0 x 3,6 m další vybavení - Dokumentace - Dopravníky třísek - elektronická kompenzace tepla osy Y + Z

Stav: použitý, Technické detaily: Průměr vřetena: 150 mm Pojezd v ose x: 10 000 mm Pojezd v ose y: 2 500 mm Zdvih vrtacího vřetena: 700 mm Výsuv ložiskové pouzdra: 700 mm Rozměr ložiskového pouzdra: 340 x 340 mm Upínání vřetena ISO: 50 Otáčky vrtacího vřetena: 1,25 - 1250 ot./min. Gtodowg R Swopfx Agfjt Plynulý posuv: 1 - 5 000 mm/min Rychloposuv: 5 m/min Celkový výkon: 120 kW Hmotnost stroje cca: 115 t Potřebný prostor cca: 15,1 x 10 x 6,4 m S CNC řízením SIEMENS 840 Dsl, kompletně modernizován v roce 2010 FIBRO CNC vrtací stůl 2 500 x 2 500 mm, pracovní hmotnost 50 t Podélný pojezd 2 500 mm Úhlová frézovací hlava 4 x 90° Univerzální úhlová frézovací hlava Pracovní deska cca 12 000 x 6 000 mm (72 m²) Dopravník třísek a chladicí zařízení Aerostatické vedení

Stav: použitý, Rok výroby: 1965, Průměr jádrového vrtání - max. 50 mm Hloubka vrtání 2000 mm Obvodový průměr mm Průměr vrtání max. 110 mm Celkový potřebný výkon 30 kW Hmotnost stroje cca 10 tun Rok výroby: 1965 generální oprava: 2000 Ø vrtání - vrtání na plno cca 2 - 50 mm - Vystružování cca 100 mm Hloubka vrtání max. 1 600 mm / může být až 2 000 mm (viz zdvih/instalační délka). Zdvih vrtacího vozíku cca 4 000 mm Vzdálenost mezi oběma vřetenovými hlavami 5 000 mm Výška středu nad vodicí dráhou 350/450 mm Posuv vrtacího vozíku v krocích 20 - 200 mm/min. Rychlý posuv vrtacího vozíku 2 500 mm/min. Rychlost obrobku nad rychlostí pásu Rychlost pásu 260 - 650/650-1625 ot/min Pohon pracovního vřetena 24 kW Pohon čerpadla chladicí kapaliny 1 x 7,5/15 kW - 1 x 15/28 kW Celkový pohon cca 60 kW 380 V - 50 Hz Celková délka stroje/vedení 7500/5000 mm Celková hmotnost cca 10 000 kg Příslušenství / speciální vybavení: " Stroj se skládá z následujících prvků: Hlavní vřeteno na levé straně, za nímž následuje BOZA, sestava stolu poháněná pomocí kuličkovým šroubem, BOZA se zvýšenou výškou středu a na konci vřeteník z materiálu vřeteníku řady B 16 s hnacím motorem o výkonu cca 7,5 kW n= 900/2400. u.2400/6000 velmi velká a složitá chladicí jednotka s filtračním systémem, Gjdpfst Hwucsx Agfott velmi rozsáhlé příslušenství a vrtací nástroje do Ø 100 mm. " Vhodné pro rotující obrobky/pevné vrtací nástroje/ELB a BTA procesy. Proces BTA i pro stacionární obrobek a rotační vrtací nástroj, Lze jej použít s interním přívodem oleje (ELB) i s externím přívodem oleje (BTA). lze použít. " Kompletní systém chladicího oleje s nádrží a filtrem, 2 HP čerpadla od společnosti SIG, nastavitelný objem litrů/min = 17/40/120 nebo 220/500 l/min. Objem cca 2 500 litrů. " Posuv hlavního vozu pomocí kuličkového šroubu a plynulé nastavování nastavitelným stejnosměrným motorem, na tomto hlavním pojezdu je v současné době umístěn stůl o rozměrech cca 800 x 800 mm pro uložení krychlových a válcových obrobků. a válcových obrobků. Elektricky ovládaný prostřednictvím vačkové dráhy cca. 2 500 mm a koncovými spínači pro rychlý posuv, posuv a návrat. " 2 uzavřené tříbodové stabilní opěrky, 3čelisťové ruční sklíčidlo FORKHARDT cca. Ø 315 mm, " Modernizovaný ovládací panel s ukazatelem otáček, nastavením posuvu a displejem. displejem, ukazatelem kW, ovládáním posuvu/rychlého posuvu vpravo/vlevo atd. " 2 samostatné ovládací skříňky, samostatná BoZa, objímky, redukce, upínací pomůcky a mnoho dalšího. Stav: dobrý - v nejbližší době připraven k předvedení, stroj je velmi cenný díky příslušenství. velmi cenný Dodání: ze skladu - dle prohlídky Platba: výhradně netto - po obdržení faktury Další stroje pro hluboké vrtání vždy skladem - informujte se.

Rok výroby: 1981, Stav: velmi dobrý (použité), Průměr čelní desky 1300 mm Gtedok Dz N Iepfx Agfot max. průměr soustružení 1100 mm rozsah soustružení průměr 460-1250mm

Rok výroby: 2011, Stav: připraven k použití (použité), - POUŽITÁ - CNC FRÉZKA S POJÍŽDĚCÍM STOUPEM S OTOČNÝM A POSUVNÝM STOLEM PODÉLNÝ POSUV: 8000 mm PŘÍČNÝ POSUV: 1500 mm VERTIKÁLNÍ POSUV: 2500 mm RYCHLOSTNÍ POSUVY L-T-V: 35 m/min ROZMĚR STOLU: 2000 x 2000 mm PŘÍČNÝ POSUV STOLU: 1500 mm HLAVICE: AUTOMATICKÁ OSA A/B; PŘÍMÁ ŘÍZENÍ; ISO 50; 7000 ot/min; 49 kW; 1180 Nm ZÁSOBA NÁSTROJŮ: ŘETĚZOVÝ; 80 POZIC ŘÍDÍCÍ JEDNOTKA: HEIDENHAIN iTNC 530 PŘÍSLUŠENSTVÍ: DOPRAVNÍK TŘÍSK; PŘENOSNÉ RUČNÍ KOLO; LASEROVÝ SOUSTAVNÍK NÁSTROJŮ Gsdpfx Ajwl R Agogfott POZNÁMKA: S OTOČNÝM STOLEM 1500X1500 mm

Stav: velmi dobrý (použité), Výška hrotů: 127 mm Vzdálenost mezi hroty: 1000 mm Brusný kotouč: 350 x 50 x 127 mm + 300 x 25 x 127 mm Otáčky brusného kotouče: 1'775-2'400 ot/min Brusná hlava otočná: 190/45° Godox R R Ndjpfx Agfott S vnitřním broušením Různé příslušenství MARCELS MASCHINEN AG

Stav: velmi dobrý (použité), Funkčnost: plně funkční, pojezdová dráha osy X: 155 mm, pojezd osy Y: 105 mm, pojezd osy Z: 105 mm, vstupní napětí: 110 V, typ vstupního proudu: Klimatizace, délka stolu: 405 mm, vstupní proud: 3 A, šířka stolu: 155 mm, Vybavení: osvětlení, Profilový projektor Mitutoyo PH-350H Gedpfx Agswr Uvqefstt Číslo položky: 172-101-4 Sériové číslo: 70174 TECHNICKÉ ÚDAJE: Velikost promítací plochy: 35,5 cm Plocha stolu (3 T-drážky): 15,5 cm x 40,5 cm Posuv osy X: 15,5 cm Posuv osy Y: 10,5 cm Posuv osy Z: 10,5 cm Otočení stolu: +/- 10 stupňů Typ projekce: Horizontální Maximální nosnost stolu: 40 kg Osvětlení povrchu: Halogenová žárovka 150 W Elektrické napájení: 110 V/50 Hz/3 A Rozměry komparátoru: 76 cm D x 122 cm Š x 117 cm V Rozměry pouzdra: 51 cm D x 122 cm Š x 45 cm V
