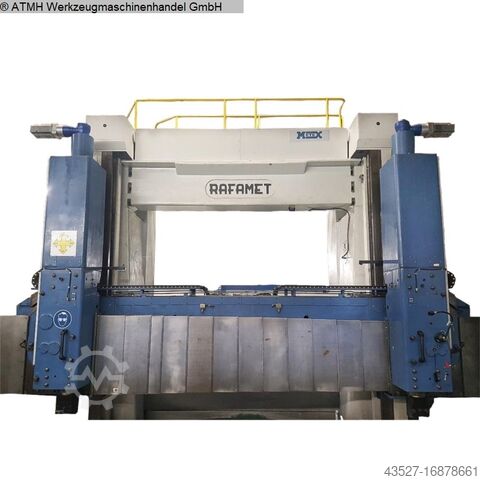

Karuselový soustruh - dvousloupový

RAFAMET KCF 320 / 350

Průměr čelní desky 3200 mm
Průměr otáčení 3500 mm
výška otáčení 2200 mm
Rozměry D-Š-V 7730 x 6240 x 6700 mm
Typ řídicí jednotky 840 D sl
Napětí 3 x 400 V
Frekvence 50 Hz
Otáčky 0,8 - 40 ot/min
Max. průměr otáčení 3500 mm
Celkový potřebný výkon 51 kW
Hmotnost stroje přibližně 86 tun
Technické údaje

Typ stroje: CNC vertikální soustruh
Výrobce: Rafamet
Rok výroby: 1973 konvenční
Generální oprava s modernizací ovládání: 2010
Modernizace řízení 2016

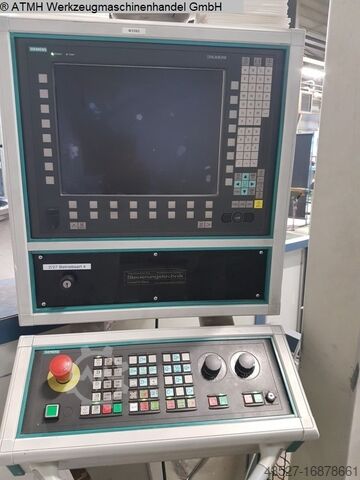

Řízení: Siemens 840 D Sl
Stav: velmi dobrý

Čelní deska
Průměr otáčení čelní desky 3 200 mm
Počet stupňů otáčení čelní desky 3 (plynule nastavitelný)
Rozsah otáček čelní desky 0,8 - 40 otáček za minutu
Stupeň I 0,8 - 3 otáčky za minutu
Stupeň II 0,8 - 11 otáček za minutu
Stupeň III 0,8 - 40 otáček za minutu

Obrábění obrobků
Max. Průměr soustružení 3 500 mm
Max. Výška soustružení obrobků nad čelní deskou 2 200 mm



Svislé podpěry
Nejmenší osová vzdálenost mezi svislými podpěrami 470 mm
Největší zdvih beranu levé svislé podpěry 985 mm
Největší zdvih beranu pravé svislé podpěry 985 mm
Posuvy os - plynulý posuv
max.: X1,2 3 m/min
max.: Z1,2 2,5 m/min
Rameno nelze otáčet



Podpěra - příčný nosník
Rychlý posuv příčného nosníku 600 mm/min
Větší vzdálenost příčného nosníku od čelní desky 2 300 mm



Velikost zatížení
+Přípustná síla při soustružení obrobků o průměru soustružení
průměru 2 000 mm a rychlosti soustružení 20 m/min.
20 m/min. 8 000 kg



+Maximální průřez třísek pro ocelové obrobky Fz = 50 kg/mm².
při rychlosti soustružení 20 m/min pro všechny podpěry 45 mm²



+Maximální průřez třísek pro ocelové obrobky Fz = 50 kg/mm²
při rychlosti otáčení 20 m/min pro svislou podpěru
s max. délkou spoje 985 mm 2,5 mm²



+Maximální průřez třísek pro litinové obrobky HB = 160 kg/mm²
při rychlosti soustružení 20 m/min pro všechny podpěry 120 mm²



+Maximální průřez třísek pro litinové obrobky HB = 160 kg/mm²
při rychlosti soustružení 20 m/min pro svislou podpěru
s max. délkou spoje 985 mm 22,5 mm²



+Maximální povolená hmotnost obrobku při 0,8 - 3,15 ot/min 17 500 kg

+Maximální povolená hmotnost obrobku při 4 - 40 ot/min 7 500 kg




Elektromotory

Výkon a otáčky hlavního hnacího motoru 51 kW
Výkon přívodních motorů:
- Svislý nosník (2 kusy) 16 Nm (převodovka 1:10)
- beran (2 kusy) 16 Nm (převodovka 1:12)
Výkon a otáčky hnacího motoru
hydraulických čerpadel (2 kusy) 3 kW - 1 500 otáček za minutu
Výkon a otáčky hydromotoru upínací hydrauliky
svislého nosníku 1,5 kW - 1 500 otáček za minutu
Výkon a otáčky pro nastavení příčného nosníku 15 kW - 1 500 ot/min.



3.5 Informace o přívodu stlačeného vzduchu a dalších spotřebních materiálech
Přípojka stlačeného vzduchu: 6 barů bez oleje a vody



3.6 Spotřeba energie a podmínky
Napětí: 3 x 400 V
Řídicí napětí: 24 V
Frekvence: 50 Hz
Pojistková ochrana: 315 A
Hlavní rozměry a hmotnost stroje
Délka 7 730 mm
Šířka: 6 240 mm
Výška: 6 700 mm
Hmotnost: 85 750 kg

Iodpfx Aouddcgjh Hoal



Nářadí:
Držák Capto 60
Není poháněno



Přední deska

Průměr otáčení předního panelu 3 200 mm

Průměr upínacího kotouče 3 400 mm

Počet stupňů otáčení přední desky 3 (plynule nastavitelné)

Rozsahy otáček předního talíře...
