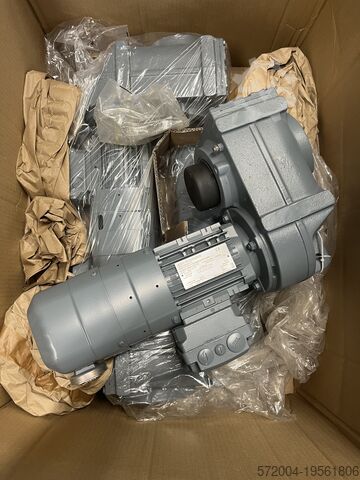

Plochý převodový motor

SEW-EURODRIVE FH57/G DRN71M4/BE05/IS/TF/AK8W

K dispozici 3 ks, cena za kus!

Otáčky [r/min]: 1415 / 19
Celkový převod [i]: 72,98 / nekonečno
Max. krouticí moment [Nm]: 600
Výstupní krouticí moment [Nm]: 182
Provozní faktor SEW-FB: 3,30
Konstrukční provedení IM: M6
Poloha svorkovnice [°]/vstup kabelu: 270 (T) / standard
Mazivo / množství [l]: CLP 220 minerální olej / 2,40
Nátěr: Povrchová barva RAL7031-modrošedá

Převodovka: FH57/G
Dutá hřídel: 40 mm
Blsdpfxjwy Umre Aaajp
Provedení: dutá hřídel se stahovací deskou
Další vybavení: G – gumové tlumiče
Dokumentace č. A: 26865343, 26883392
Seznam náhradních dílů: 422511499

Motor: DRN71M4/BE05/IS/TF/AK8W
Výkon motoru [kW]: 0,37
Frekvence motoru [Hz]: 50
Provozní režim S1-S10: S1
Napětí motoru [V] / způsob zapojení: 230/400 trojúhelník/hvězda
Jmenovitý proud [A]: 1,78 / 1,02
cos phi: 0,66
Schéma zapojení konektoru: R81 / 680790306
Tepelná třída[°C] / Stupeň krytí[IP]: 155(F) / 54
Mezinárodní třída účinnosti: IE3
Účinnost při 50/75/100% Pn [%]: 74,3 / 77,3 / 77,3
Značka CE: Ano
IS provedení: kompletní konektor
1. konektor: IS = integrovaný konektor
1. konektor elektrického rozhraní: 6 konců vinutí motoru na straně zákazníka
3vodičové napájení s výměnným můstkem
Kód konektoru: 01IB
Brzda: BE05
Brzdné napětí [V] / moment [Nm]: 230 AC / 5
Usměrňovač brzd: BMK1.5
Schéma brzdy: B121 / 690090206
Ventilátorový kryt: kovový
Ochrana motoru: TF = PTC teplotní čidlo
Snímač: AK8W / vřetenově centrovaná
mechanické spojení přes kuželovou hřídel
Elektrické rozhraní: asynchronní, sériové RS485
Inkrementální hodnota: 2048
Absolutní hodnota: Singleturn 16 Bit + Multiturn 16 Bit
Připojení snímače: integrovaný konektor snímače
na krytu snímače s víkem
bez tepelného monitoringu motoru
A1GA
Poloha konektoru snímače/kabelového vstupu: 270 (T) / standard
Provedení snímače: napájení DC 7–30V
Číslo schématu snímače: 681810208
Kód snímače 1: 03AA20AN60AC
Techn. list snímače: 63297795

Kryt svorkovnice: IS kryt svorkovnice z ALU se závity 1xM25, 1xM12 a 1xM20
Dokumentace č. A: 25957066, 26857987, 26864274

Typový štítek: německy
1. sada štítku / poloha: 0°
Jazyk štítku (2. sada): německy
2. sada štítku/umístění: volně přiložen v plastovém sáčku
Provozní návod/jazyk/počet: německy / 0
Seznam ND/jazyk/počet: německy / 0
Statistické číslo zboží: 85015100
