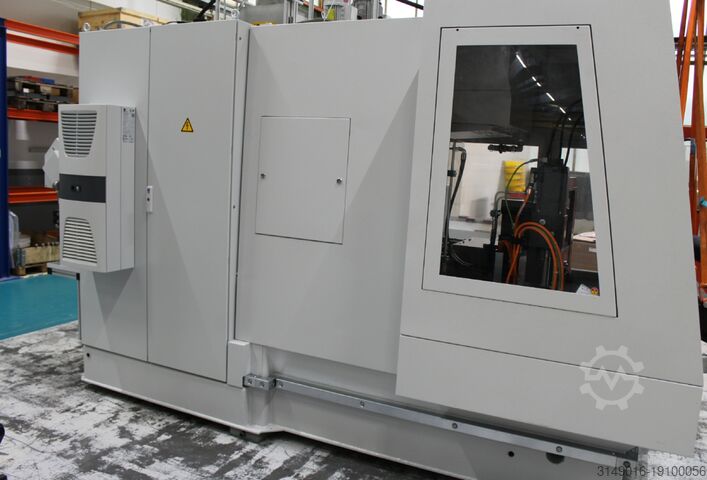

Stroj pro hluboké vrtání

TBT Tiefbohrtechnik GmbH + Co MULTIPRO ML200-2

Technologie vrtání hlubokovrtného stroje je jednostranné vrtání.

Informace o vrtací jednotce:
- Hloubka vrtání: 200 mm
- Minimální / maximální průměr vrtání: 1–12 mm na základě ST 60
- Počet vřeten: 2
- Vzdálenost mezi vřeteny: 200 mm
- Pohon vřeten: 2 × 2,4 / 4,2 kW
- Plynule nastavitelná otáčka vřeten: 1000–20000 ot./min
- Plynule nastavitelný posuv: 10–25000 mm/min
- Rychloposuv: 25000 mm/min
- Zdvih saní (nominální): 650 mm
- Šířka saní: 460 mm
- Zdvih saní v ose X: 200 mm, rychloposuv: 25000 mm/min
- Zdvih saní v ose Y: 200 mm, rychloposuv: 25000 mm/min

Informace o chladicí kapalině:
- Dodávka chladicího a mazacího oleje: hlubinný vrtací olej
- Objem nádrže: 500 litrů
- 1x automatický filtr, výkon filtru: 50 l/min
- 1x kontrolní filtr
- 2x dodávka vrtacího oleje ELB
- 1x rozvaděč množství
- 1x vzduchový chladič s oběhovým čerpadlem
- 1x elektrostatická odlučovačka olejové mlhy
- 1x škrabákový dopravník třísek
- 1x hydraulická a pneumatická jednotka/vybavení
- 1x kalové čerpadlo
- 3x ponorné čerpadlo
- 1x radiální pístové čerpadlo s dálkovým nastavením:
- Výkon: 1–38 l/min
- Pohon čerpadla: 7,5 kW

Vřetenová jednotka:
- Motorová vřetena s frekvenčně řízenou plynulou regulací otáček
- Vřetenová hlava s přípojkou pro upínání nástroje
- 2x upínač pro upínací pouzdro dle VDI 3208 SE10x60, pevně přišroubovaný k vřetenové hlavě motorového vřetena

Nosič vrtacích pouzder:
- Nosič vrtacích pouzder je nastavitelný pomocí NC osy
- Litinové provedení na lineárním vedení
- Pohon osy W pomocí AC servomotoru a kuličkového šroubu s nepřímým, absolutním měřícím systémem

Stůl s příčným suportem:
- Stůl je proveden jako křížový suport pro vertikální a horizontální polohování obrobku, s možností montáže upínacích desek nebo speciálních upínacích zařízení
- Základní těleso v litinovém provedení s lineárními válečkovými vedeními
- Pohon v osách X a Y pomocí AC servomotorů a kuličkových šroubů
- Přímé, absolutní měřící systémy
- Stůl s upínacími a vyrovnávacími drážkami

NC otočný a výklopný stůl pro polohování:
- S rotační a výkyvnou osou
- Hydraulické upínání v rotační a výklopné ose
Technické údaje:
- Rozsah výkyvu: 270º
- Rozsah otáčení: 360º
- Středová výška: 25 ± 0,02
- Vzdálenost mezi vřeteny: 200 ± 0,005
- Dělicí přesnost: rotační osa ± 15'' / výklopná osa ± 30''

Informace o elektroinstalaci:
- 1x monitorování vrtacího procesu
- 1x CNC řízení 840D (Solution Line)

Připojovací údaje:
- Provozní napětí: 3~ 400V ± 10%
- Frekvence: 50 Hz
- Řídicí napětí: 24 V DC
Bwjdpfx Aewh Rp Eeaaew
- Celkový příkon: 25 kW

Dodatečné vybavení stroje:
- 2x upínání pro pružné držáky vrtacích pouzder, umístěné na nosiči vrtacích pouzder
- Pro max. vrtací průměr Ø18 mm.
