Elektrodynamický třepač (Shaker)

TIRA TIRAvib S595/RIT-340

Tira
Typ: TIRAvib S595/RIT-340

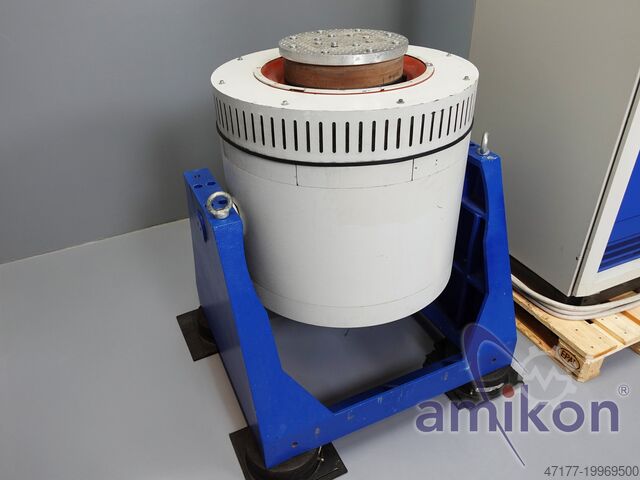

TIRA TIRAvib S595/RIT-340 – Elektrodynamický vibrátor (Shaker) s izolačním rámem RIT-340
Bedexbqr Repfx Aaaeww

Na prodej je profesionální elektrodynamický shaker značky TIRA GmbH.

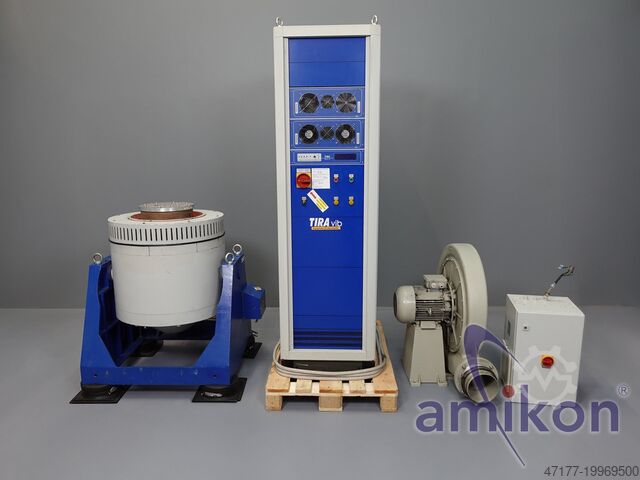

Model TIRAvib S595/RIT-340 je určen pro náročné vibrační a rázové zkoušky a je provozován ve spojení s výkonovým zesilovačem TIRAvib A 54336.
Zařízení splňuje normu ISO 5344 a je ideální pro výzkumné instituce, univerzity i průmysl (automotive, letectví a kosmonautika, testování elektroniky).

Technické parametry:
Výkon:
Jmenovitá síla (SINE): 20 000 N
Jmenovitá síla (NOISE): 20 000 N
Jmenovitá síla (SHOCK): 40 000 N
Frekvenční rozsah: DC – 3 kHz
Rezonanční frekvence pohybujícího se systému: > 2,4 kHz
Dynamika:
Maximální zrychlení:
SINE: 82 g
RANDOM: 82 g
SHOCK: 163 g
Výchylka (peak-to-peak): 50,8 mm
Rychlost vibrací:
SINE: 1,8 m/s
RANDOM: 1,8 m/s
SHOCK: 2,5 m/s
Mechanika:
Hmotnost vibračního systému: 23,9 kg
Zatížení: 410 kg
Pružinová tuhost: 150 N/mm
Průměr montážního stolu: 340 mm
(24x závitové vložky M10 na roztečných kruzích 100/200/300 mm)
Vedení: 8 ramen pružin, lineární vedení (kuličková ložiska)
Tuhost:
axiální: 15 kN/m
radiální: 2 000 kN/m
Torze: 25 kNm/rad
Max. hmotnost zkušebního vzorku (vertikálně): 410 kg
Elektrika:
Jmenovitý proud (cívka): 200 A
DC odpor: 0,084 Ohm
Pole cívky:
Jmenovitý proud: 85 A
Jmenovité napětí: 70 V
Odpor při 20°C: 0,75 Ohm
Magnetické rozptýlené pole (150 mm nad stolem):
bez demagnetizační cívky: < 10 mT
s demagnetizační cívkou: < 1 mT
Demagnetizační cívka (volitelné): 36 V / 4 A
Napájení:
Chladicí výkon: 3300 m³/h vzduchu
Stlačený vzduch: 600 kPa, bez oleje a vody
Připojení k síti: 3P/N/PE – 400 V – 50 Hz
Příkon: 25 kW
Jmenovitý proud: 37 A
Rozměry a hmotnost:
Šířka: 947 mm
Délka: 850 mm
Výška (vertikálně): 1077 mm
Celková hmotnost (celý rám): 1610 kg
Hmotnost shakeru: cca 900 kg
Stav: použitý

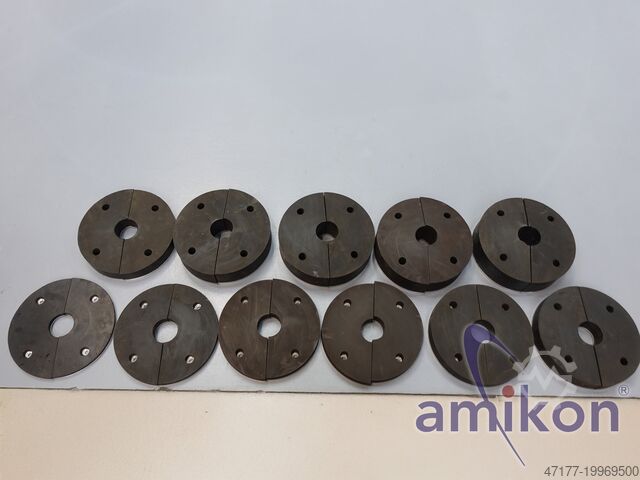

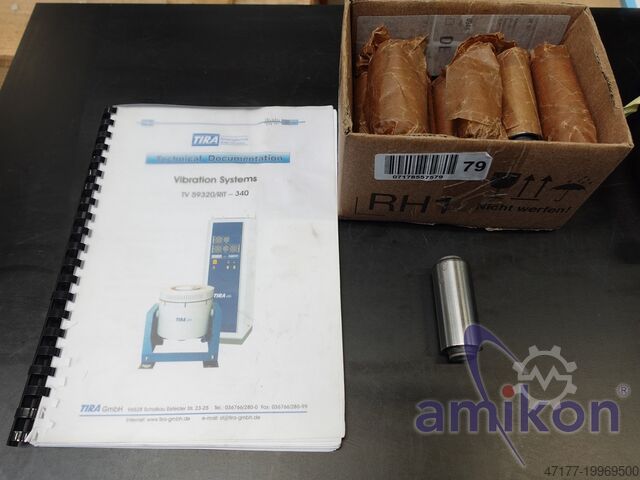

Rozsah dodávky: (viz foto)
TIRAvib S595/RIT-340 shaker
RIT-340 rotační izolační rám
(Změny a chyby v technických údajích vyhrazeny!)
Na další otázky rádi odpovíme telefonicky.

Inzerát byl přeložen automaticky a mohou se vyskytnout chyby překladů.
