Soustruh-frézka

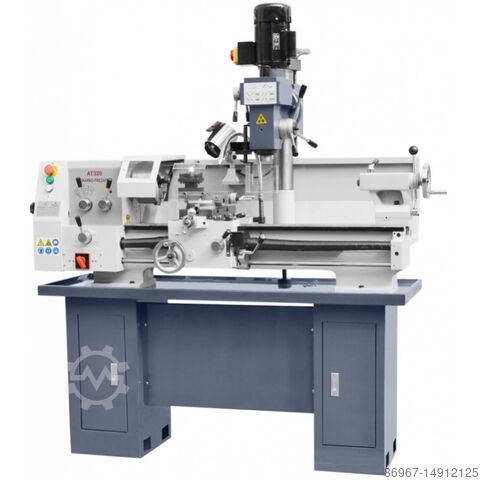

CORMAK Tokarko-frezarka CORMAK AT320

CORMAK AT320 je profesionální univerzální soustruh integrovaný s vertikální frézou, navržený pro přesné obrábění kovů v průmyslových provozech, nástrojárnách a opravárenských dílnách. Díky kombinaci dvou strojů v jedné konstrukci má obsluha flexibilitu pro vytváření složitých dílů bez nutnosti přemisťování obrobku. Souprava obsahuje kompletní sadu soustružnických nožů 16x16 mm a kuželové soustružnické sklíčidlo MK3.

Hlavní výhody stroje

Konstrukce 2 v 1 – soustruh a frézka v jedné kompaktní a robustní skříni
Samostatné indukční motory pro soustruh a frézku, které zajišťují maximální točivý moment
Vřeteno soustruhu s průchozím otvorem 38 mm – umožňuje obrábění hřídelí s větším průměrem
Kalené a broušené vedení a převod vřetene – záruka trvanlivosti a přesnosti
Možnost obrábění závitů bez výměny kuželových koleček – rychlá adaptace na různé úkoly
Frézovací hlava s nastavitelným úhlem ±90° a otáčením kolem sloupu o 360° – flexibilní prostorové obrábění
Chladicí systém v základní výbavě – prodloužení životnosti řezných nástrojů

Konstrukce a technologie

Soustruh AT320 je postaven na tuhém loži s kalenými a broušenými vedeními, což zajišťuje vysokou přesnost i při dlouhých pohybech. Motor o výkonu 1,5 kW umožňuje efektivní obrábění různých materiálů – od konstrukční oceli po hliník a mosaz. Frézka s vertikální hlavou, umístěná na kulatém sloupě, umožňuje plnou rotaci v rozsahu 360° a naklopení vřetene v ose, což rozšiřuje možnosti technologických operací.
Přesnost a výkon

Stroj umožňuje přesné obrábění soustružením podélným, čelním i kuželovým, a také metrickým a palcovým řezáním závitů. 12 rozsahů otáček vřetene soustruhu a 4-rychlostní převodovka frézky umožňují optimální nastavení parametrů řezání. Soustružnický revolver s dělením ±45° a nastavitelné kuželové kuželové podpěry ±10 mm umožňují pohodlné a přesné nastavení nástroje v požadovaném úhlu.

Standardní vybavení

Základna pro stroj
Tříčelisťové soustružnické sklíčidlo 160 mm + vnější čelisti
Stacionární kužel MK5 a MK3
Kuželová kolečka
Vrtací kužel MK3/B16 a vrtací sklíčidlo B16 1-13 mm
Chladicí systém s čerpadlem
Servisní klíče, maznička
Návod k obsluze (PL), prohlášení o shodě CE
Bezpečnostní kryty v souladu s normami EU

Technické údaje
SOUSTRUH
Tříčelisťové sklíčidlo 160 mm
Max. průměr soustružení nad ložem 320 mm
Průměr soustružení nad suportem 190 mm
Rozteč vřeten 800 mm
Šířka lože 160 mm
Průchozí otvor vřetene 38 mm
Kužel vřetene MK5
Otáčky vřetene 12 rozsahů (60–1600 ot./min)
Rozsah podélných posuvů 0,1–1,4 mm/ot.
Rozsah příčných posuvů 0,022–0,3 mm/ot.
Metrické závity 0,5–4 mm (17 kusů)
Palcové závity 9–48 Gg/1" (26 kusů)
Výkon hlavního motoru 1,5 / 1,8 kW / 230 V
FRÉZOVACÍ A VRTACÍ STROJ
Max. průměr vrtání 20 mm
Kužel kuželové podpěry vřetene MT3
Průměr kuželové podpěry 45 mm
Výsuv kuželové podpěry 60 mm
Hfodericx Sepfx Ak Ejk
Náklon hlavy ±90°
Otáčení hlavy kolem sloupu 360°
Vzdálenost vřeteno–sloup 170 mm
Vzdálenost vřeteno–stůl 45–300 mm
Rozsah otáček 200, 500, 900, 2200 ot./min
Výkon motoru frézky 0,55 kW / 230V
ROZMĚRY STROJE
Celkové rozměry (D/Š/V) 1450 x 650 x 1890 mm
Hmotnost stroje přibližně 400 kg ±2%
