Nástrojová frézka

DECKEL FP 3

Stav: dobrý (použitý), Rok výroby: 1989, Funkčnost: plně funkční, Technické údaje x-pojezd: 400 mm y-pojezd: 390 mm z-pojezd: 350 mm Ovládání: DIALOG4/CONTOUR 3 Uchycení nástrojů: SK 40 Otáčky vřetena: 31 - 3150 ot/min Rozsah posuvu: 10 - 2000 mm/min Celkový příkon: kW Ljdpjyv Abvefx Agcori Hmotnost stroje cca: 1,7 t Prostorové nároky cca: 1.600 x 2.500 x 2.000 mm Doplňující informace CNC řízení DIALOG4/CONTOUR 3 Pevný úhlový stůl: 700 x 480 mm Sklopná vertikální frézovací hlava Nádrž na chladicí kapalinu

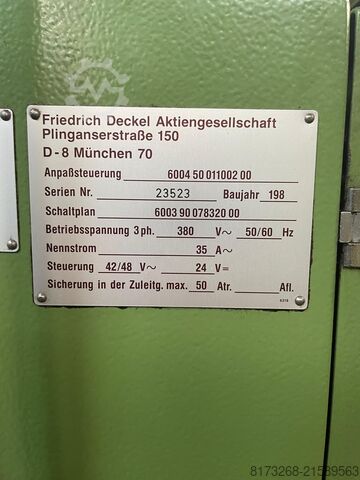

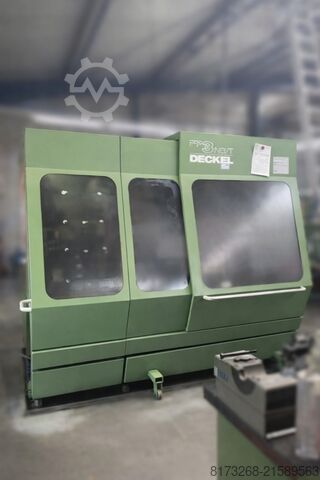

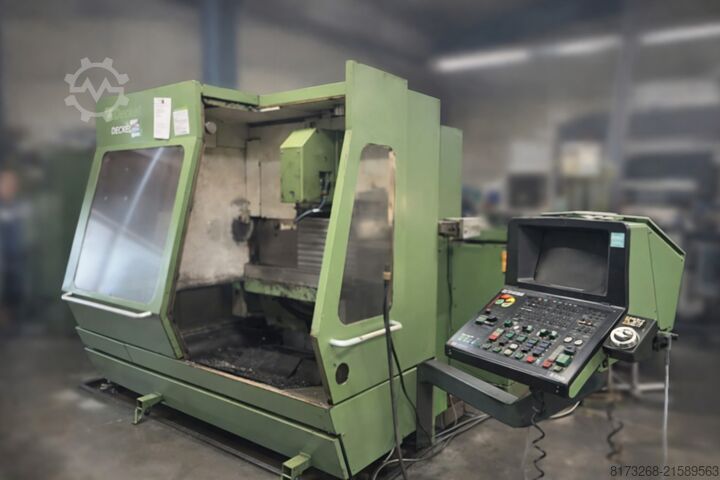

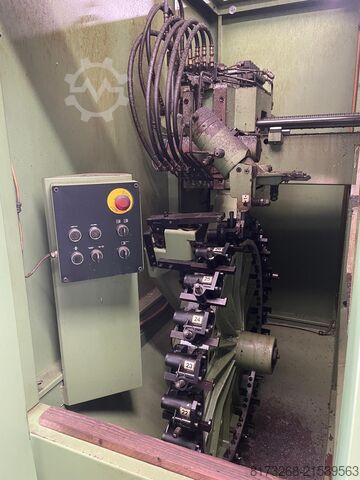

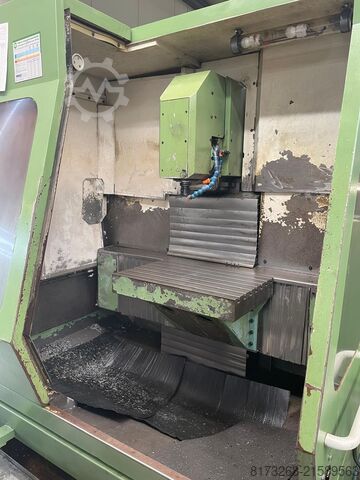

Stav: použitý, Rok výroby: 1989, Funkčnost: omezená funkčnost, číslo stroje/vozidla: 23523, pojezdová dráha osy X: 400 mm, pojezd osy Y: 400 mm, pojezd osy Z: 500 mm, rychloposuv osa X: 10 m/min, rychloposuv osy Y: 10 m/min, rychloposuv osy Z: 10 m/min, posuvová délka osa X: 400 mm, délka posuvu osy Y: 400 mm, délka posuvu osy Z: 500 mm, posuv v ose X: 10 m/min, posuv osy Y: 10 m/min, posuvová rychlost osy Z: 10 m/min, jmenovitý (zdánlivý) výkon: 20 kVA, výrobce řídicích jednotek: DECKEL, model regulátoru: Dialog 11, celková výška: 2 450 mm, celková délka: 2 800 mm, celková šířka: 2 650 mm, šířka stolu: 450 mm, délka stolu: 700 mm, zatížení stolu: 500 kg, otáčky (min.): 18 ot./min, maximální otáčky: 6 300 ot./min, celková hmotnost: 4 850 kg, otáčky vřetena (min.): 18 ot./min, maximální otáčky vřetene: 6 300 ot./min, výkon vřetenového motoru: 6 000 W, počet pozic ve zásobníku nástrojů: 26, délka nástroje: 300 mm, průměr nástroje: 100 mm, hmotnost nástroje: 10 000 g, vstupní napětí: 380 V, typ vstupního proudu: trojfázový, Vybavení: dokumentace / manuál, otáčky plynule nastavitelné, DECKEL FP3 CC/T CNC univerzální frézka v robustním průmyslovém provedení. Stroj je ideální pro přesné obráběcí úkoly ve výrobě nástrojů, strojírenství a při kusové či malosériové výrobě. Stroj je vybaven osvědčeným řídicím systémem Dialog 11 (3D dráhové řízení), který poskytuje spolehlivé a uživatelsky přívětivé ovládání. Pracovní rozsah zahrnuje pojezdy 400 mm (X), 400 mm (Y) a 500 mm (Z). Prostorný pracovní stůl o rozměrech 700 x 450 mm umožňuje obrábění rozmanitých obrobků při maximálním zatížení stolu cca 500 kg. Stroj je vybaven vřetenem SK40 a plynule programovatelnými otáčkami vřetene v rozsahu 18–6300 ot/min. Výkon vřetene činí 6,0 kW, což umožňuje i náročné obrábění. Efektivní práci zajišťuje zásobník nástrojů s kapacitou 26 pozic. Rychloposuv dosahuje až 10 000 mm/min. Stroj je dodáván s uzavřenou ochrannou kabinou, chladicím systémem a centrálním mazáním. Technické údaje (výběr): Ljdpjyw Nv Nofx Agcjri Pojezdy: X 400 mm / Y 400 mm / Z 500 mm Rozměry stolu: 700 x 450 mm Zatížení stolu: cca 500 kg Upínání vřetene: SK40 Rozsah otáček: 18–6300 ot/min Výkon vřetene: 6,0 kW Zásobník nástrojů: 26 pozic Rychloposuv: 10 000 mm/min Příkon: 20 kVA Hmotnost stroje: cca 4 850 kg Rozměry: cca 2800 x 2650 x 2450 mm Stav: Použitý, omezeně funkční. Prohlídka pod proudem možná po dohodě.

Stav: použitý, Rok výroby: 80. léta Technické údaje: Posuvy X/Y/Z: 400 / 400 / 400 mm Upínání nástroje: SK 40 Lsdeyfrf Ispfx Agcori Rozsah otáček: 40 - 4000 ot./min Posuv, plynule nastavitelný: 2 - 360 mm/min Rychloposuv: 4000 mm/min Úhlový stůl: 700 x 460 mm, max. zatížení 350 kg Výměník nástrojů: Počet nástrojů: 20 Max. průměr nástroje: 80 mm Max. délka nástroje: 300 mm Max. hmotnost nástroje: 6 kg Vybavení: - Řídicí systém: CNC řízení dráhy Deckel Dialog 11 - Hydromechanický upínací systém SK 40 s tažným šroubem DIN 69872 - Vertikální a horizontální pracovní vřeteno - Frézovací hlava ručně naklápěcí +/- 90° - Geometricky odstupňovaná přímá převodovka pro maximální točivý moment - Frézovací výkon na pracovním vřetenu

Stav: použitý, Rok výroby: 1979, x-pojezd 800 mm y-pojezd 300 mm z-pojezd 400 mm Rozsah otáček 25 - 2 000 ot/min Výkon pohonu 4 kW Posuv 5 - 500 mm/min Rychloposuv 1,5 m/min Pracovní stůl: 1 000 x 700 mm Upínání nástrojů SK40 Hmotnost 1,8 t Lodpfxowwwqhj Agcori Potřeba místa cca 2,50 x 2,40 x 2,00 m Stroj je v dobrém stavu Digitální ukazatel je vadný (odměřování je v pořádku) Výměnná frézovací hlava Bez příslušenství

Stav: dobrý (použitý), Rok výroby: 1986, Kryt frézky FP3NC Ljdpfx Agsyub Epecsri Výrobce: Víko Typ: FP3NC Rok výstavby: 1986 Ovládání: Dialog 4 Stav: použité Pojezdové vzdálenosti: X 400 / Y 400 / Z 400 mm Zdvih pinoly: 80 mm Rychlost: 40 ot./min. Až 3600 ot./min. Otočná frézovací hlava. Hydraulický držák nářadí vertikální/horizontální SK40 Elektronické ruční kolo. Ovládací lišta. Pro výměnu nástrojů a spouštění programů. Dokumentace. Svítilna. Systém chladicí kapaliny. Plná kabina. Otočný stůl NC T400 Hmotnost: cca 2000 kg. Hmotnost rozvaděče: 300 kg

Stav: Defektní nosič náhradních dílů (použitý), Rok výroby: 1987, Funkčnost: nefunkční, číslo stroje/vozidla: 18369, pojezdová dráha osy X: 400 mm, pojezd osy Y: 400 mm, pojezd osy Z: 400 mm, posuv v ose X: 2 m/min, posuv osy Y: 2 m/min, posuvová rychlost osy Z: 2 m/min, zdvih pinoly: 80 mm, rychloposuv osa X: 4 m/min, rychloposuv osy Y: 4 m/min, rychloposuv osy Z: 4 m/min, celková výška: 2 000 mm, celková šířka: 2 200 mm, celková délka: 2 200 mm, šířka stolu: 500 mm, délka stolu: 500 mm, maximální otáčky: 6 300 ot./min, otáčky (min.): 25 ot./min, zatížení stolu: 2 500 kg, celková hmotnost: 2 200 kg, výška rozvaděče: 1 500 mm, délka rozvaděče: 900 mm, šířka ovládací skříně: 800 mm, hmotnost obrobku (max.): 450 kg, vstupní proud: 22 A, Na prodej je univerzální nástrojová frézka Deckel FP3NC s řízením Dialog 4. Stroj je vizuálně v dobrém použitelném stavu a je dodáván včetně NC dělicího stolu Fibro NC-T 400. Stroj je v současné době nefunkční a je proto výslovně prodáván jako zdroj náhradních dílů, pro opravu nebo pro kutily. Známé údaje: Výrobce: Deckel Typ: FP3NC Řízení: Dialog 4 Lrjdpfxoyu Tn As Agcoi Výrobní číslo: 2803-3369 Rok výroby řízení dle štítku: 1987 Provozní napětí: 380 V, 3 fáze, 50/60 Hz Jmenovitý proud: 22 A Řídicí napětí: 24 V NC dělicí stůl: Fibro NC-T 400 Rok výroby dělicího stolu: 1986 Stav / závady: Stroj hlásí chybový kód 30. Podle současných poznatků je pravděpodobnou příčinou vybitá baterie na desce plošných spojů. Tato informace je poskytována bez záruky, neboť nebyla provedena žádná další technická kontrola nebo oprava. Stroj je tedy výslovně prodáván jako nefunkční. Ideální pro: Opraváře Odborníky na elektroniku/CNC Získávání náhradních dílů Export Obsah dodávky: Frézka Deckel FP3NC Řízení Dialog 4 Fibro NC dělicí stůl NC-T 400 Dostupná dokumentace / uživatelský manuál / elektrická dokumentace dle zobrazených fotografií Poznámka: Prodej bez záruky, garance nebo možnosti vrácení. Prohlídka možná po předchozí dohodě a je výslovně doporučena. Nakládku může zajistit prodávající.

Stav: použitý, Rok výroby: 1984, číslo stroje/vozidla: 2804-1181, pojezdová dráha osy X: 500 mm, pojezd osy Y: 400 mm, pojezd osy Z: 400 mm, šířka stolu: 450 mm, délka stolu: 700 mm, maximální otáčky: 3 150 ot./min, otáčky (min.): 32 ot./min, použitý DECKEL univerzální frézovací stroj model FP 3A CNC Velikost stolu 700x450 mm, kužel vřetena SK40 DIN 2080, Posuvy: X/Y/Z = 500/400/400 mm, otáčky 31,5–3150 min⁻¹ (21 pracovních rychlostí vřetene), posuvová rychlost 5–1250 mm/min, rychloposuv v osách X, Y a Z 2500 mm/min, zařízení na chlazení a strojní patky. Rok výroby stroje 1984, v roce 2010 byl stroj repasován firmou Harich. Lredpeyrnvvofx Agcoi Stroj je k vidění u nás v 71334 Waiblingen-Beinstein. Prohlídku je možné domluvit, kontaktujte nás prosím.

Stav: velmi dobrý (použité), Deckel FP 3 frézka 3osý digitální odměřovací systém FAGOR Innova 30i-M, nový 500 mm 300 mm 380 mm SK 40 upínací závit S 20 x 2 Ledpfx Aeymffkjgcori Vertikální frézovací hlava 40 - 2 000 ot/min, 18 stupňů Univerzální stůl 800 x 420 mm 12 mm cca 1 500 kg cca 1 400 x 1 800 x 1 900 mm Ruční centrální mazání Chladicí zařízení Návod k obsluze V roce 2000 generálně opraveno firmou Harich!

Stav: použitý, Rok výroby: 1989, Funkčnost: plně funkční, pojezdová dráha osy X: 490 mm, pojezd osy Y: 290 mm, pojezd osy Z: 390 mm, Technické údaje: Hlavní pohon: Přepínatelný třífázový brzdový motor s chodem vpravo/vlevo ..... 2,0/4,0 kW 21 programovatelných pracovních otáček vřetene ..... 25 ... 2500 min⁻¹ Upínání nástrojů ve výsuvné pinole ..... NK40 Upínač nástroje ovládaný spínačem Lodpfx Aeymc Upegcori Posuvový pohon: Centrální stejnosměrný motor s elektrickými spojkami ..... 1,4 kW (5 Nm) Posuv (programovatelný) ..... 5 ... 500 mm/min Korekce posuvu ..... od 20 do 120 % Rychloposuv pro osy X, Y-Z ..... 1500 mm/min Pracovní rozsah s motorem/ručně: X (podélný) ..... 490/500 mm Y (příčný) ..... 290/300 mm Z (svislý) bez ochranných měchů ..... 390/400 mm Se ochrannými měchy ..... 345/355 mm + Svislá frézovací hlava na stojanu vřetena posuvná ručně ..... 200 mm Rozměry stroje (min.): Délka/šířka/výška ..... 1420 x 1290 x 1870 mm (viz také plán základu) Poznámka: Nabízíme flexibilní finanční řešení pro všechny stroje a profesionální stěhovací servis. Demontáž, přeprava a odborná montáž – vše z jednoho zdroje. Účtování dle individuálních podmínek a doby trvání. Kontaktujte nás pro Vaši osobní nabídku.

Stav: servisně repasovaný (použitý), Rok výroby: 1984, Univerzální frézovací stroj DECKEL FP 3 S tříosým aktivním digitálním odměřováním Heidenhain TNC 11 Rok výroby: 1984 Pojezdy: X 500, Y 300, Z 400 mm Rozsah otáček: 25 – 2500 ot/min S následujícím příslušenstvím: - Pevný úhlový stůl 850 x 400 mm upínací plocha - Naklápěcí otočný stůl Ø 450 mm s dělícími kotouči Lrjdpsxuh Rdjfx Agcoi - Svislá hlava pro strouhací operace - Posuvná svislá frézovací hlava - Výsuvné vrtací vřeteno - Plynulý posuv přes potenciometr - Různé frézovací trny SK 40 / S22 x 2 - Vana na třísky - Automatické centrální mazání pro osy X, Y, Z - Strojní osvětlení - Chladicí zařízení - 4 ks strojních pat - Návod k obsluze
