Centrum pro obrábění tyčí

Elumatec SBZ 150

elumatec SBZ150 centrum pro obrábění profilů 6,0m

5osé CNC řízení. Efektivní obrábění hliníkových a ocelových profilů
Délka obrábění: 6 000 mm

Popis:

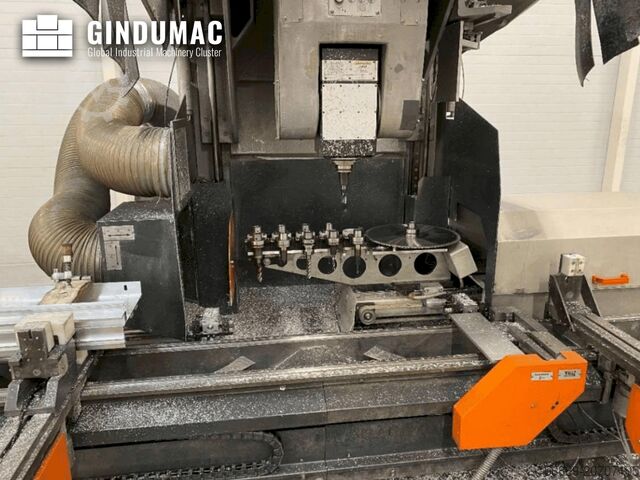

Krátké časy výměny nástrojů; Automatický výměník nástrojů pro osm standardních a tři speciální nástroje (pilový kotouč, speciální fréza ø 50 mm, úhlová hlava nebo speciální fréza ø max. 100 mm); Obrábění z šesti stran; Možnost obrábění zespodu pomocí úhlové hlavy (volitelné);
Rychlé základní polohování obráběcí jednotky v ose X až 60 m/min.; Přímý pohon s nízkým opotřebením; Automatická detekce a polohování upínačů;
Dvoukruhový upínací systém se dvěma pneumaticky sklápěcími dorazy; Standardně vybaveno automatickým centrálním mazáním;
Stabilní lože stroje pro obráběcí délku 6 000 mm;
Celoplošný opěrný stůl;
Upínací systém s integrovanými šestřadými válečkovými vozíky a lineárními vedeními.
5osý průmyslový PC systém řízení včetně:
3 osy jako dráhové řízení; Vysoce dynamické třífázové servopohony s resolverem a digitálním servo regulátorem; Úhly natočení os A a C volně programovatelné;
S barevným monitorem a disketovou mechanikou;
Paměťová kapacita přes 200 000 sad;
3 sériová a 1 paralelní rozhraní pro online připojení; možnost připojení čtečky čárových kódů, tiskárny etiket apod.
Integrovaná síťová karta 10/100 MBit, konektor RJ45 (připojení do sítě zajišťuje správce zákazníka)
Analogový modem (zákazník musí zajistit analogovou telefonní linku)

Lsdpfxjw A Rv Ie Ad Hjhf
Technické údaje:
Pojezd v ose X: max. 6 240 mm
Max. pojezdová rychlost: 60 m/min.
Pojezd v ose Y: 1 000 mm
Max. pojezdová rychlost: 30 m/min.
Pojezd v ose Z: 635 mm
Max. pojezdová rychlost: 30 m/min.
Nastavitelný úhel osy A: 0–90° volně programovatelný
Nastavitelný úhel osy C: 0–355° volně programovatelný
Další údaje o frézovacím rozsahu viz výkres č. 150 05 17 08
Max. délka obrábění při čelním opracování vlevo+vpravo: 6 000 mm (při délce nástroje 150 mm)
Přesnost polohování:
Osa X: +/- 0,1 mm / 1 m délky
Osa Y: +/- 0,1 mm
Osa Z: +/- 0,1 mm

Frézovací vřeteno:
Otáčky [1/min]: 100-22 000
Výkon [kW]: 15
Upínání nástrojů: HSK-F 63
Průměr frézy: max. 100 mm
Průměr pilového kotouče: 400 mm
Délka nástroje: max. 150 mm od základní kuželové míry.

Dodávané příslušenství:
Automatický výměník nástrojů (bez držáků nástrojů);
Dvoukruhový upínací systém se 2 pneumaticky odklopitelnými dorazy na materiál;
Automatické rozpoznání a polohování upínačů;
8 horizontálních pneumatických upínačů materiálu;
Přístroj pro nastavení nástrojů
Přední světelná závora
Pilový kotouč DM400 s upínáním
Úhlová frézovací hlava

Důležité:
Obráběcí centrum je standardně vybaveno čelní světelnou závorou.
Pro případné boční a zadní zabezpečení je nutné zajistit ochranu na místě nebo nás kontaktujte pro nabídku ochranných plotů.

Včetně:
Úhlová frézovací hlava pro obrábění zespodu
