Profilové obráběcí centrum SBZ 122/33

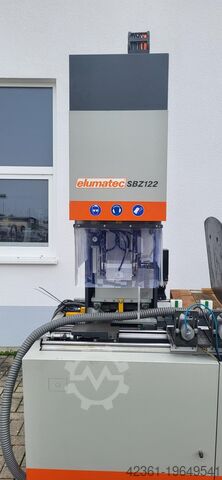

Elumatec SBZ122

Rok výroby: 2009, stav: použitý, 3osé obráběcí centrum s automatickou výměnou nástrojů pro hliníkové nebo PVC profily Max. pojezd v ose X: 3 850 mm Max. pojezd v ose Y: 350 mm Max. pojezd v ose Z: 280 mm Ffsdpfxoyqyaqo Afksw Řízení Windows s USB porty Plynule regulovatelné otáčky až do 22 000 ot./min. Ruční ovládací zařízení Minimální mazání rozprašováním Výměník nástrojů se 2 zásobníky (celkem 10 pozic plus úhlová hlava) Detekce a posun upínacích prvků 2 oblasti optických závor a 2 dorazy materiálu, což umožňuje kyvadlový provoz Celkem 8 upínačů materiálu Vřeteno ve velmi dobrém stavu, upínací síla vřetene: 12 kN Hmotnost: cca 2 000 kg

Rok výroby: 2018, stav: použitý, Funkčnost: plně funkční, Použitý stroj Pro ekonomické a efektivní obrábění hliníkových, plastových a ocelových profilů. Všechny operace, jako je frézování, vrtání a řezání závitů, probíhají při nehybném profilovém prutu, aby byla chráněna povrchová úprava profilu. Plynule polohovatelná osa A od -120° do +120° Lineární vedení pro posun upínačů, vysoký výkon vřetene Pracovní výsledky jsou vylepšeny inteligentní regulační technikou. Rychlé polohování obráběcího agregátu až 120 m/min. díky dynamickým servopohonům Řezání závitů bez kompenzačního pouzdra Automatické rozpoznání a polohování upínačů Automatický výměník nástrojů s dvanácti pozicemi pro nástroje (bez nástrojů) Moderní 4osé řízení Není vyžadována referenční jízda hlavních os díky použití absolutního snímače otáček Zabránění kolizím díky automatickému rozpoznání a polohování upínačů Power-Torque frézovací motor s řízením otáček pro krátké časy náběhu a brzdění vřetene Certifikované bezpečnostní funkce integrované do pohonů Nízká spotřeba energie díky inteligentní regulační technice Rekuperace energie díky meziobvodovému propojení pohonů os s rekuperací a ukládáním brzdné energie pohonů Green-Line chladicí jednotka pro rozvaděč se sníženou spotřebou energie Operační systém Windows 15" plochý monitor, USB porty a síťové připojení Jednoduché a komfortní zadávání programů prostřednictvím eluCam na ovládacím terminálu i během obráběcího procesu Ffedpoyr H Abefx Afkew Vzdálená údržba přes TCP/IP s existujícím připojením k internetu Vybavení stroje: Kabina na ochranu obsluhy Čtyři horizontální pneumatická upínací zařízení na materiál Jeden doraz materiálu, vlevo Upínání nástrojů HSK-F63 Likvidace třísek pomocí van na třísky Minimální množství mazání Vysoce výkonné řezné kapaliny Ruční ovládací zařízení Hloubkoměr Technické údaje Max. délka obrábění bez čelního obrábění 4.050 mm Pojezd osy X 4.176 mm, Vmax. 120 m/min. Pojezd osy Y 1.040 mm, Vmax. 60 m/min. Pojezd osy Z 540 mm, Vmax. 30 m/min. Směr obrábění 3+2 (nahoře, vzadu, vpředu) Přesnost polohování ±0,1 mm Max. otáčky frézovacího vřetene 20.000 1/min. Výkon frézovacího vřetene 7 kW, S1 (vodou chlazené) Upínání nástrojů HSK-F63 Automatická výměna nástrojů Dvanáct pozic pro nástroje v automatickém zásobníku Průměr kotoučové frézy 120 mm Délka nástroje (od kuželu) max. 150 mm Posun upínačů automatický Upínač Basic (s kruhovým vedením) Software eluCam Připojení na stlačený vzduch >7 bar Elektrické připojení 400 V, 50 Hz, 22 A Spotřeba vzduchu cca 185 l/min při stříkání Příslušenství ke stroji: 1x 122200809 kompletní kryt SBZ122/7x (zadní stěna + střecha) 1x 136350823 kompletní upínání HSK-F63 d16 L=155, pro kotoučové frézy 1x 150379500 kotoučová fréza D=92x6,0 mm Z=14 d=16, HM zuby 1x 122203105 pravý doraz SBZ 122170171173 s 2. upínacím okruhem, obrábění nadměrných délek 1x různé upínače nástrojů a použité frézy 1x ESTA odsávání Oilmac 3000 použité Software ke stroji 1x 398206100 eluCad 1x 122206150 licence pro propojení s eluCad 1x 398206201 eluCad volitelný balíček – import dat pro ECW, NCW a V6 soubory

Rok výroby: 2008, stav: velmi dobrý (použité), Funkčnost: plně funkční, ❇️ elumatec SBZ 122 / 30 – CNC obráběcí centrum na hliníkové profily velmi dobrý stav | plně funkční | udržovaný průmyslový stroj ⸻ Na prodej je kvalitní CNC obráběcí centrum elumatec SBZ 122/30 z provozu zabývajícího se výrobou oken a fasád. Stroj je ve velmi dobrém, udržovaném a plně funkčním stavu a byl až do poslední chvíle používán ve výrobě. Ideálně se hodí pro efektivní obrábění hliníkových, lehkých kovových a tenkostěnných ocelových profilů v profesionální výrobě oken, dveří a fasád. Stroj byl objednán koncem roku 2007, dodán a uveden do provozu v květnu 2008. V celém období byl obsluhován výhradně jedním stálým, velmi pečlivým zaměstnancem včetně veškeré potřebné přípravy práce. Prohlídka a předvedení stroje v provozu je možná kdykoliv po domluvě. ⸻ ❇️ Stroj • Výrobce: elumatec • Typ: SBZ 122 • Typ stroje: CNC obráběcí centrum pro profily • Použití: výroba oken, dveří a fasád • Řídicí systém: elumatec CNC řízení s ovládacím panelem a klávesnicí • Osy: CNC řízení pro vícenásobné obrábění • Možnosti obrábění materiálu: • vrtání • frézování • řezání závitů • vysekávání / opracování profilů ⸻ ❇️ Výbava & přednosti • CNC obráběcí jednotka s automatickou výměnou nástrojů • Integrovaná válečková dráha / podpěra materiálu • Vícepaprsková bezpečnostní světelná clona SICK M4000 • Pneumatické upínání • Chladicí a mazací jednotka • Ovládací pult s monitorem a klávesnicí • Nožní ovládání • Robustní průmyslové provedení – dlouhá životnost a přesnost • Ideální pro sériovou i kusovou výrobu ❇️ Pracovní prostor / pojezdy • Os X (podélný pojezd): cca 3 850 mm → maximální délka obrábění cca 3 750 mm (bez čelního obrábění) → cca 3 650 mm (s čelním obráběním) • Os Y: cca 350 mm • Os Z: cca 280 mm Uvedené hodnoty odpovídají běžným technickým parametrům modelu elumatec SBZ 122/30 a jsou určeny pro práci se standardními hliníkovými profily ve výrobě oken, dveří a fasád. ⸻ ❇️ Stav & historie • Velmi udržovaný celkový stav • Technicky plně funkční • Servis a případné opravy prováděla firma Vincon (servisní a obchodní partner elumatec) • Použity pouze originální náhradní díly • Velmi nízký zmetkovitost díky pečlivé přípravě a obsluze • Nízké opotřebení nástrojů • Žádné známé technické závady ⸻ ❇️ Dokumentace & příslušenství • Návod k obsluze obslužného softwaru SBZ 121/122 (2 ks) • Návod k obsluze SBZ 122/20 + 30 • Seznam nástrojů včetně doporučených řezných dat • CD-ROM ke světelné cloně SICK M4000 • Kopie původní faktury z roku 2008 s údaji o tehdejším rozsahu dodávky ⸻ ❇️ Technické údaje • Rozměry (d × š × v): cca 7 000 × 2 200 × 2 600 cm (přibližný údaj, přesné rozměry při prohlídce) • Hmotnost: cca 4 500 kg (odhad) ⸻ ❇️ Cena 18 900 € netto + 19 % DPH ⸻ ❇️ Podmínky prodeje • Prodej na základě pověření zákazníka Ffedpfx Aex Tfi Refkew • Faktura s uvedenou DPH • Místo: 72229 Rohrdorf • Možnost nakládky mostovým jeřábem na místě ⸻ ❇️ Prohlídka & informace Telefonicky nebo zprávou – prohlídka výslovně doporučena.

Rok výroby: 2010, provozní hodiny: 11 200 h, stav: připraven k použití (použité), Funkčnost: plně funkční, číslo stroje/vozidla: 12222321222, Vybavení: Typový štítek k dispozici, Profilové obráběcí centrum Elumatec SBZ122/33, rok výroby 2010 Technické údaje: Pracovní oblast X - 3850 mm, Y - 350 mm, Z - 280 mm Elektrovřeteno 10 kW – max. 20 000 ot./min po repasi v roce 2023 (RF-HSK-F63 125/125x430 24/6,5) Nástrojový držák HSK-63 F Měnič nástrojů Pracovní stůl se 4 automaticky polohovatelnými upínači Ffedpfxsw Rv A Ue Afkow Pneumatické upínání Bezpečnostní světelná závora Ruční operátorský terminál Ovládací pult s panelem USB připojení Operační software: Windows 7 Výrobní software – EluSoft, EluCAM Číselné řízení – Ferrocontrol Ochranné oplocení s dveřmi (Laserová bezpečnostní závora.) Automatické a centrální mazání lineárního vedení Hmotnost 1940 kg Celkový příkon cca 14 kW Rozměry stroje 4670 x 2000 x 2540 mm Požadovaný prostor 5165 x 3000 x 2540 mm Stroj určený pro obrábění hliníkových profilů. Servisovaný, připravený k provozu.

Rok výroby: 2005, stav: použitý, CNC obráběcí centrum Elumatec SBZ 122, rok výroby 2005, určené pro obrábění hliníkových profilů pro okna, fasádní systémy a lehké konstrukce. Robustní a spolehlivý průmyslový stroj, oceňovaný pro přesnost obrábění a provozní spolehlivost. Hlavní vlastnosti: - CNC obráběcí centrum se 3 osami - Vysoce tuhý ocelový rám - Vertikální vřeteno pro frézování, vrtání a složité operace - Pracovní stůl s pneumatickými upínači zajišťujícími stabilní a přesné uchycení - Dlouhý podélný pojezd, ideální pro obrábění profilů velkých délek - Ochranný kryt s odváděním třísek - CNC řídicí jednotka Elumatec - Ideální pro střední a vyšší série, opakovanou výrobu Použití: - Frézování - Vrtání - Vytváření otvorů a drážkování - Čelní a částečné obrábění - Výroba hliníkových okenních rámů a speciálních profilů Hlavní údaje: Fsdeyg Ht Aspfx Afkefw - Výrobce: Elumatec - Model: SBZ 122 - Rok výroby: 2005 - Stav: Použitý Stav: - Stroj v dobrém technickém stavu - Pochází z průmyslového provozu - Možnost předvedení v chodu po domluvě Vybavení: - Kompletní pracovní stůl - Pneumatické upínače - Ovládací panel - Originální kryty a bezpečnostní prvky

Stav: velmi dobrý (použité), Rok výroby: 2009, Funkčnost: plně funkční, Prodáváme CNC stroj. Cena: 32 000,00 Kč Máme také kompletní linku na výrobu PVC a hliníkových oken a dveří. Fsdpfxsw Rnl Ij Afksfw Kontaktní telefon: +38267674894 Igor Globarevic

Rok výroby: 2006, stav: použitý, 3osé obráběcí centrum s automatickou výměnou nástrojů pro hliníkové nebo PVC profily Max. pojezd X-osy: 3.850 mm Max. pojezd Y-osy: 350 mm Fsdpfx Asx Ecfkjfkjfw Max. pojezd Z-osy: 280 mm Řídicí systém E 550, plynule nastavitelný otáčky až do 21 000 ot./min. Ruční ovládací zařízení. Minimální množství mazání rozprašováním. Automatická výměna nástrojů s zásobníkem (4 pozice plus úhlová hlava) Detekce a přesun upínačů: 4 pneumatické upínače materiálu. Světelná závora Hmotnost: cca 2 000 kg

Stav: velmi dobrý (použité), Rok výroby: 2022, Funkčnost: plně funkční, číslo stroje/vozidla: 12200991016, otáčky (min.): 24 000 ot./min, celková hmotnost: 1 635 kg, hmotnost nástroje: 2 900 g, vstupní napětí: 400 V, Pro ekonomické a efektivní zpracování hliníkových, plastových a tenkostěnných ocelových profilů Všechny obráběcí procesy, jako je frézování, vrtání a řezání závitů, se provádějí na stacionárním profilu, takže je povrch profilu chráněn Lepší pracovní výsledky díky použití inteligentní řídicí technologie Rychlé polohování obráběcí jednotky rychlostí až 60 m/min díky použití dynamických servopohonů Závitování bez kompenzačního sklíčidla Automatické rozpoznání a polohování svěrek Automatický zásobník nástrojů se čtyřmi policemi na nástroje (bez nástrojů) Moderní tříosé řízení Ergonomická práce díky použití moderního šikmého lůžka Díky použití systémů založených na absolutních enkodérech není nutné provádět referenční pohyb osy Zamezení kolizím s automatickým rozpoznáním a polohováním svěrek Frézovací motor Power-Torque s uzavřeným systémem regulace otáček zajišťuje krátké doby rozběhu a zastavení vřetena Certifikované bezpečnostní prvky integrované do pohonu Nízká spotřeba energie díky použití inteligentní řídicí technologie Vyšší energetická účinnost díky propojení pohonů náprav mezi okruhy Nouzový zdroj napájení (UPS) Operační systém Windows 15,6" panelový počítač, procesor i3, USB a síťové porty Snadné a pohodlné zadávání programů pomocí eluCam na ovládacím panelu, a to i během zpracování Vzdálená online údržba Strojní vybavení Vzduchem chlazené frézovací vřeteno 8 kW, S1 Kabina pro ochranu obsluhy Čtyři horizontální pneumatické svorky pro upevnění materiálu Doraz materiálu, levá strana Držák nástroje HSK-F63 Minimální množství mazání Vysoce výkonná chladicí kapalina Ruční ovládací panel Šablona hloubky Ffodpfx Aewgmyqofkow Možnosti Nástroje Držáky nástrojů Automatický zásobník nástrojů až pro čtyři standardní nástroje Automatický zásobník nástrojů pro úhlovou hlavu Otočná úhlová hlava HSK-F63 pro dva nástroje Chladicí jednotka Green-line pro rozvaděč se sníženou spotřebou energie Čtečka čárových kódů Ochranná kabina, volitelně s uzavřením po celém obvodu Standardně čtyři svorky. Rozšíření na osm terminálů je možné Pravý doraz referenčního materiálu pro umístění dílů s nadměrným obráběním Přídavný doraz pro zpracování přebytečných délek na levé straně Bilaterální měření délky Dvojitá svorka a další příslušenství na vyžádání Panelový počítač 18,5", procesor i5 Panelový počítač 21,6", procesor i7 Držák na poznámky Zvukotěsný kryt Likvidace štěpků pomocí nádob na štěpky

Rok výroby: 2010, stav: použitý, 3osé obráběcí centrum s automatickou výměnou nástrojů pro hliníkové nebo PVC profily Max. pojezd osy X: 6 700 mm Max. pojezd osy Y: 350 mm Ffodpfewwukxex Afkew Max. pojezd osy Z: 280 mm Ovládání Windows 10 s novým počítačem v roce 2023 Plynule nastavitelný otáčkový rozsah až 24 000 ot./min. Ruční ovládací zařízení Minimální množství mazání Výměník nástrojů se 2 zásobníky (celkem 10 pozic plus úhlová hlava) Detekce upínačů a posun upínačů 2 pneumaticky výklopné dorazy materiálu a 2 světelné závory umožňují kyvný provoz Celkem 8 materiálových upínačů Vřeteno ve velmi dobrém stavu, upínací síla vřetena: 12,5 kN Ochranný plot demontován, předvedení je i tak možné po dohodě Hmotnost: cca 3 500 kg

Rok výroby: 2006, stav: dobrý (použitý), Funkčnost: plně funkční, Technické informace - Elumatec SBZ 122/20 rok 2006 16KW Obecné údaje Šířka: 4622,8 mm Hloubka: 1828,8 mm Výška: 2489,2 mm Hmotnost stroje: 1814,9 kg Hlavní pohon Rozsah otáček vřetena: 21 000 ot/min Výkon vřetenového motoru: 8,5 HP Pohyb Pohyb osy X: 3777 mm Fsdpfx Ajw A Ipfofksfw Pohyb osy Y: 350,5 mm Pohyb osy Z: 279,4 mm Stroj je možné vidět v provozu v departementu 76 K dispozici od týdne S38/S39 Cena včetně nakládky
