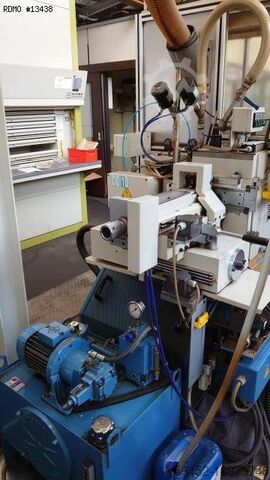

Bezhrotá bruska cnc

GHIRINGHELLI M100

Stav: generálně opravený (použitý), Bezhrotá válcová bruska - Bezhrotá bruska Ghiringhelli M100 CNC 1A 400 x 100 mm brusný kotouč CN 1osý zápich + průchozí broušení Stroj si můžete prohlédnout v provozu v našem skladu v Gussago BS. Elektronická generální oprava možná -Obráběcí stroje ponorné broušení Proces ponorného broušení se používá k obrábění obrobků se stupňovitými nebo profilovanými povrchy, jako jsou jehly trysek, ventily, čepové kříže, ozubená kola a hřídele elektromotorů. Mezi možné technologie patří ponorné broušení rovné nebo šikmé, ponorné broušení v jedné nebo vícenásobné výrobě, ponorné broušení v několika operacích, které probíhají současně nebo sekvenčně, nebo oscilační ponorné broušení. Průchozí broušení se používá pro obrábění neprofilovaných obrobků, jako jsou válcové a kuželové válečky, kroužky, tyče a hydraulické saně. Proces broušení je vysoce produktivní a používá se především pro sériovou a hromadnou výrobu přesných dílů. Šířka kol: 100 Průměr kola: 400 Pjdpfjh D It Nex Akaogk

Stav: použitý, Rok výroby: 1957, nosnost 200 kg Pgsdpfevzxpbex Akask zdvih beranu 525 mm rychlost nárazu 150 /min energie nárazu 420 kJ Vzdálenost mezi spodním sedlem a spodní hranou vedení medvěda 435 mm vyložení 425 mm Ocelové kování - Obdélníkové do 110 mm Ocelové kování - průměr do 125 mm výkon pohonu 22,0 kW Hmotnost kladiva 3,9 t Hmotnost vrchlíku 3,0t hmotnost 6,9t Potřeba místa (ŠxHxV) 1,1 x 2,3 x 2,4m kovářské kladivo tak, jak je, BEZ uvedení do provozu

Stav: použitý, Rok výroby: 1995, Bezhrotá kulová bruska Ghiringhelli M100SP400 Průměr obrobku: 1–50 mm Maximální délka zápichového broušení: 100 mm Maximální průměr brousicího kotouče: 406 mm Minimální průměr brousicího kotouče: 260 mm Šířka brousicího kotouče: 80 mm Otáčky nového brousicího kotouče: 2140 ot/min Otáčky opotřebeného brousicího kotouče: 2579 ot/min Obvodová rychlost: 45 m/s Indexovatelnost hnacího kola: ±6 ° Maximální průměr hnacího kola: 200 mm Minimální průměr hnacího kola: 80 mm Otáčky hnacího kola: 0–140 ot/min Otáčky pro orovnávání: 200 ot/min CNC řízení: Siemens 810 GA3 Šířka stroje: 3100 mm Hloubka stroje: 2700 mm Výška stroje: 2000 mm Celková hmotnost: 2500 kg Celkový příkon: 12 kVA Napájení: 380 V/50 Hz Psdpfx Akjxz R U Esaegk Hydraulický tlak: 2–3 MPa Pneumatický tlak: 0,5 MPa Za správnost, úplnost a aktuálnost údajů se neručí.

Stav: použitý, TECHNICKÉ ÚDAJE - Průměr obrobku: 0,5 - 40 [mm] - Max. délka broušení ponorem: 95 [mm] PRACOVNÍ BRUSNÝ KOTOUČ - Šířka brusného kotouče: 100 [mm] - Obvodová rychlost: 35 [m/s] - Otáčky brusného kotouče: 2228 [ot./min] - Min. průměr kotouče: 260 [mm] - Max. průměr kotouče: 406 [mm] HNACÍ BRUSNÉ KOLO - Šířka brusného kotouče: 100 [mm] - Sklon kol: +/- 6 [°] Pgodpfx Ajuhb Rcjkajk - Min. průměr hnacího kola: 150 [mm] - Max. průměr hnacího kola: 205 [mm] ZÁSOBOVÁNÍ - Výkon: 20 [kW] - Napájecí napětí: 400V, 50 [Hz] ROZMĚRY - Potřeba místa: 4090 x 1640 [mm] - Výška stroje: 2 100 [mm] - Hmotnost stroje: 2 700 [kg] DOPLŇKY - CNC: SIEMENS SINUMERIK 840 D

Stav: generálně opravený (použitý), Rok výroby: 2021, Funkčnost: plně funkční, výška středu: 150 mm, hmotnost obrobku (max.): 130 kg, délka broušení: 1 500 mm, průměr brusného kotouče: 500 mm, celková šířka: 2 155 mm, celková délka: 5 465 mm, celková výška: 1 700 mm, broušený průměr: 300 mm, šířka brusného kotouče: 63 mm, Kulatá bruska byla v roce 2021 generálně opravena a od té doby byla jen minimálně používána. Stav stroje je prakticky jako nový. Výbava dle fotografií. Stroj je pod proudem a lze jej kdykoliv po dohodě prohlédnout. Technické specifikace: Psdpfx Akjx A Dfysaogk Brousicí průměr: 300 mm Brousicí délka: 1500 mm

Rok výroby: 1971, stav: použitý, Technické detaily: Průměr kotouče - max.: 300 mm Modul - max.: 5 Modul - min.: 0,5 Max. hmotnost obrobku: 60 kg Hmotnost stroje cca: 4,0 t Rozměry stroje: 1800x1850x2500 mm Rozměry rozvaděče: č. 1: 1930x400x1920 mm Rozměry rozvaděče: č. 2: 800x230x1950 mm Rozměry:: Systém odtahu vzduchu: 1400x700x560 mm Rozměry chladicího systému dxšxv: 1,2 x 1,0 x 0,45 m elektronicky řízená bruska boků ozubených kol do modulu 5 a Ø 240-300 mm Rychlost posuvu na otáčku obrobku plynule měnitelná 0,4 - 3,2 mm Podpfx Akevc Apbeaogk max./min. Počet zubů: 130/12 max./min. Přítlačný úhel: 30° / 14°30` max./min. Rozteč spirály s 24 zuby: 6000 / 200 mm max. úhel šroubovice zubu, obě strany: 45° Rychlost brusného šneku 1900 ot./min. bez ovazovacího zařízení Zařízení: cca. 77x různé převodovky, nástavce potrubí a různé nástroje Na prodej jsou dva tyto stroje. Oba stroje jsou napájeny přes dvě společné ovládací skříně a systém odpadního vzduchu. *

Stav: použitý, Rok výroby: 1965, K dispozici jsou dvě soustruhy WMW SU 315x3000, příkon stroje 1/2: 12,6/12 kW, hmotnost stroje 1/2: 8,2/9 t, měly by být repasovány. Pgedpsxg Ihgsfx Akajk

Stav: použitý, Rok výroby: 2006, Funkčnost: plně funkční, středová výška na klikovém hřídeli: 1 100 mm, hmotnost obrobku (max.): 180 000 kg, délka broušení: 11 000 mm, průměr brusného kotouče: 1 066 mm, celková délka: 11 700 mm, zdvih pinoly: 11 700 mm, hmotnost obrobku mezi hroty: 180 000 g, vzdálenost mezi středy: 11 700 mm, POMINI CNC válcová bruska Model HD-425-2-7L Siemens 840D, 12 os. Postaven v roce 2006. Dva ploché systémy broušení a dráhy obrobku jsou oddělené. Přesnost stroje. Přímost 0,001-0,002 mm/m. Kulatost 0,001-0,002 mm. Excentricita 0,002 mm. Profil pro výšku koruny do 0,1 mm ±0,002 mm/m. Povrchová úprava bez stop chvění a bez stop po broušení. Na samostatné posteli: Průměr automatického posuvného měřítka 870 - 2 250 mm. Sonda detektoru trhlin a modřin vířivými proudy. Ultrazvuková hloubková sonda do 180 mm. Vysokotlaký čistič kol. Dynamické vyvažování kol elektromagnetické automaticky nebo ručně. Zařízení na orovnávání kol s diamantem. 2 Hydrostatické stabilizátory. 2 Hydrodynamické ustálené stavy. 4 Měkké přistání pro rohlíky. Zařízení pro rychlou výměnu kol včetně motoru. Výložníkový jeřáb. Měření vibrací, záznam na: Základna vřeteníku Nákrčníky Podnoží Hlava kola Hlava kola dozadu Podvozek Boční strana. Pracovní kapacita. Délka broušení 11 000 mm Max. průměr s 1 066 mm Brusný kotouč 2 200 mm Minimální průměr s 1,066 mm Brusný kotouč 800 mm Pgsdpfx Aswdmy Sokajk Středová vzdálenost 11 700 mm Maximální hmotnost role 80 tun Maximální hmotnost role se Steadies 180 tun Minimální vzdálenost mezi středem kola a osou válce 845 mm Maximální vzdálenost mezi středem kola a osou válce 1 635 mm Osa vozíku Z, hydrostatická Posuvy, plynule nastavitelné 0-6 000 mm/min Tloušťka olejového filmu 0,020 mm Vzdálenost mezi pojezdovými dráhami 1 500 mm Šířka dráhy 160 mm Celková délka vozíku na cestách 3 385 mm Hlava kola na ose X vozíku, osa A sondy kola, Inspektor Axis A1, Křížový pojezd kola Kulový šroub, Axis X 940 mm Osa rozlišení X 0,0001 mm Délka vřetena kola 1.695 mm Ložisko vřetena, hydrostatické, průměr 254 mm Rozlišení Ruční kolečko mikrometru posuvu, osy X 0,00001 mm / dílek Plynulý přísuv kola, osa U na poloměru 0 - 0,35 mm/min Skutečně rychlé kolo, osy X 0-830 mm/min Motor kola, AC 130 kW Otáčky kola 400-1100-1600 ot./min Rychlost řezání kotouče plynule nastavitelná Povrchová rychlost průměr kola 1 066 mm 45 m/sec Povrchová rychlost průměr kola 670 mm 45 m/sec Otvor pro kolo, průměr 508 mm Tloušťka kotouče 76 - 152 mm Průměr kotouče 670 - 1 066 mm Crowning, Axis U. Max korunka na průměru 10 mm Maximální konkávnost na průměru 10 mm Vřeteník Rychlost otáčení obrobku 5 - 50 ot./min Vřeteník motor 200 kW Maximální přenášený točivý moment 76,5 kNm Systém ovládání čelní desky klínovými řemeny Max Průměr středu, metrický typ 160 mm Zdvih brka 150 mm Délka vřeteníku 3 110 mm Ocasní pažba Průměr brka 260 mm Zdvih pinoly 750 mm Maximální průměr středu, metrický typ 160 mm Kužel Metrický 5 % na průměru Délka koníku 1 300 mm Zdvih koníku 8 000 mm Třmen, osa ramene C, osa vozíku V, osa otáčení B. Max. měřitelný průměr 2 250 mm Můj měřitelný průměr 870 mm Rozměry stroje. Hmotnost stroje 130 tun Délka 19,5m. Šířka 5,5m. Výška 3,2m. Hloubka založení 3,8m.

Stav: použitý, Rok výroby: 1977, Průměr broušení 350 mm Délka broušení 1000 mm Výška hrotů 175 mm Průměr brousicího kotouče 400 mm Šířka brousicího kotouče 50 mm Pgodoynmpgopfx Akaok Průměr otvoru 127 mm Kužel vřetena obrobku MK5 Otáčky vřetena obrobku 20–400 ot/min Vřeteník obrobku výkyvný o 360° Brousicí vřeteník výkyvný o 180° ± Otáčky brousicího vřetene 1500, 1700, 2200 ot/min Příčný posuv po zdvihu 0,001–0,030 mm/Ø Plynulý příčný posuv 0–0,95 mm/Ø Stůl výkyvný ±8° Podélný pohyb stolu 1300 mm Rychlost stolu 0,02–6 m/min Hmotnost obrobku mezi hroty 130 kg Max. hmotnost obrobku v "letmé" upnutí 130 kg vč. upnutí Vnitřní upínání vřetene 70 mm Celkový příkon 6,5 kW Hmotnost stroje cca 2,5 t Rozměry cca 4,2 x 2,0 m Nově dodáno univerzitě. Převzato v roce 2018. Následně kompletně servisováno společností BEMA a dodáno pro jednoho uživatele. Nyní bude stroj opět servisován a geometrie stolu bude obnovena. Doinstalován 2osý digitální odměřovací systém Fagor. - Koník s jemným nastavením - Zařízení pro vnitřní broušení - Chladicí zařízení Příslušenství na vyžádání

Stav: dobrý (použitý), OBECNÁ CHARAKTERISTIKA max. Ø k broušení 120 mm Šířka brusného kotouče 250 mm Min. broušený Ø 1 mm Ø hnacího brusného kotouče 304 mm Ø pracovního kotouče 508 mm ROZMĚRY A HMOTNOST Výška 1 700 mm Šířka 1 500 mm Délka 2 750 mm Hmotnost 4 000 kg ELEKTRICKÉ VLASTNOSTI Výkon motoru brusné hlavy 15 Kw Výkon motoru vřetenové hlavy 1,8 Kw Výkon hydraulického motoru 1,1kw Celkový výkon 20 kW Pgsdporpnf Ajfx Akaek Napětí 220/380 V
