Bruska na ozubená kola

Kapp KX 260 TWIN

KAPP KX 260 TWIN (HS) – Všechny technické údaje stroje
Řada KX TWIN
Typ stroje: Odvalovací bruska s dvoustanicovým otočným stolem a dvojitou vřetenovou jednotkou obrobku

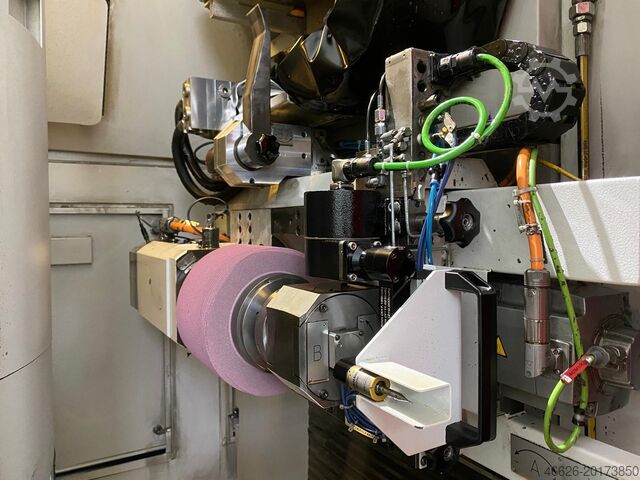

Typy nástrojů: brusné šneky s možností orovnávání i bez orovnávání, volitelně profilové broušení (HS vřeteno)
Řídicí systém: Siemens Sinumerik 840D s uživatelským rozhraním KAPP NILES
NC os celkem: 10 (lineární a rotační osy pro obrobek, nástroj, otočný stůl, koníky)
Orovnávání: integrovaný orovnávač pro válcové brusné šneky
Pracovní oblast (dle katalogu):
Max. průměr hlavového kruhu: 260 mm
Max. délka obrobku: 70 mm
Modulový rozsah: 0,5 – 6
Max. šířka zubu: 320 mm (volitelně 520 mm)
Max. úhel šikmosti: ±45°
Pracovní oblast v provozu (dle provozovatele):
Max. průměr obrobku: 280 mm
Crjdpfoxiza Iex Adgsh
Obrábění pouze brusným šnekem do modulu 5,5
Výrobní koncept:
Dvě identická, protilehlá vřetena obrobku na otočném stole
Paralelní operace: nakládání/vykládání/ustavení na druhém vřetenu během obrábění
Minimální vedlejší časy díky dvojitému vřetenu

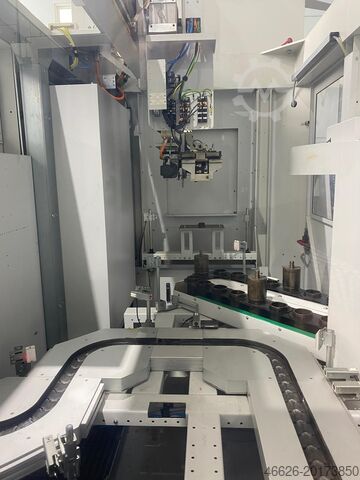

Optimalizováno pro automatické zásobování paletovým dopravníkem a portálovým nakladačem
Alternativní automatizační koncepty: integrování paletových systémů nebo robotů
Měření a kontrola kvality:
Volitelné měřicí zařízení pro všechny relevantní parametry ozubení
In-proces kontrola geometrie přímo ve stroji
Technologie jemného broušení
Odhlučnění technologií KAPP Shifting Structure
Možnosti nástrojů a procesů:
Volitelné profilové broušení pro KX 260 TWIN
S HS brusem průměry nástroje možné 55 mm (odvalovací broušení) resp. 20 mm (profilové broušení)
Shrnutí vlastností:
Dvojité vřeteno pro simultánní provoz
Krátké vedlejší časy
Vysoká automatizovatelnost
Vysoká přesnost díky integrovanému měření a jemnému broušení
