Profilovací linka

Linia CZUS Zeman

Linka je z roku 2010. Modernizaci jsme naplánovali na rok 2021.
ZEMAN CZS-LINIE – SPECIFIKACE

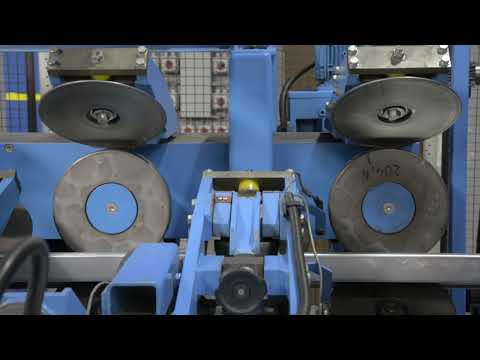

Plně automatická linka „PURLIN“, vlajkový produkt společnosti ZEMAN, slouží k výrobě otevřených, za studena tvářených profilů typu C, Z a Sigma v různých šířkách a tvarech. To umožňuje plně automatické nastavování profilovacích válců. Jako vstupní materiál lze použít svitky o šířce až 750 mm a plechy v tloušťce od 1,25 mm do 3 mm v kvalitě S-390 a nižší. Stroj je určen pro výrobu dílů o délce až 15 m. Šířka speciálně kalených profilovacích válců je plynule nastavitelná pomocí speciálního softwaru. Plně integrované děrovací zařízení umožňuje zhotovení všech typů upevňovacích otvorů. Celý proces je kontinuální, což znamená, že materiál se kvůli jednotlivým operacím, jako je děrování nebo příčné stříhání, nezastavuje. Pro zajištění vysoké výrobní efektivity se rychlost linky dynamicky optimalizuje. Stroj automaticky zpomaluje a zrychluje bez zásahu obsluhy.

Odvíječ svitků s maximální nosností 15 tun je umístěn na pojízdném vozíku, což umožňuje přesné vycentrování pásu materiálu před jeho zavedením do rovnacího stroje.

Rovnačka spolu se srpovým rovnacím systémem zajišťuje rovnání materiálu, garantuje potřebnou rovinnost plechu a snižuje srpovitost na dopravníku.

2. Děrovací sekce
V této sekci je pět dvojitých, „létajících“ děrovacích portálů, které mohou být osazeny 20 malými (do 40 mm) nebo 10 velkými (do 100 mm) nástroji (razníky a matricemi) pro děrování upevňovacích otvorů.

Možná je také kombinace těchto nástrojů.

3. Předstřihové nůžky
„Létající“ nůžky slouží k předstřižení otvorů pro hlavní stříhací nůžky. Tento postup zajišťuje plynulost materiálu a vede k přesnější tvaru profilu zvláště na začátku a na konci. Jedná se o adaptivní gilotinu, která přizpůsobuje šířku stříhaného otvoru šířce pásu plechu.

4. Vodič/Moduly SIGMA
Vozík pro vedení pásu vycentruje pás před vstupem do profilovacího stroje. Je zaměnitelný s modulem pro výrobu Sigma profilů. Pro výrobu S+-profilů se vodič odstraní a osadí se dva moduly Sigma. Tyto moduly se automaticky a nezávisle nastavují doleva a doprava.

6. Rotační dělicí kotouč
Fsdpfeymampox Afkepd
Rotační dělicí kotouč s hákovými noži odděluje profil od pásu materiálu. Přitom jsou využívány otvory vytvořené předstřihovými nůžkami. Jedná se o „létající“ kotouč, takže během stříhacích operací se pás nezastavuje. Podle požadovaného profilu se použije vhodná stříhací kazeta.

7. Odběrný stůl
Odběrný stůl slouží k automatickému odsunování hotových profilů z válečkového dopravníku. Prvky se následně ručně sloučí do balíku. Konstrukce umožňuje snadné svazování balíku. Stůl je dimenzován pro profily dlouhé až 15 metrů a umožňuje přístup manipulačním vozíkem nebo mostovým jeřábem pro odebrání balíku profilů.
