Nástrojová frézka

PRO RICHYOUNG PMU 50 (FMU 50)

- FAGOR 3osý ukazatel polohy, Mod.: 400iB INNOVA
- Frézovací hlavu lze ručně otáčet +- 90°
- Ruční upínání nástroje pomocí utahovacího šroubu M 16
pro vertikální a horizontální vřetena
Cedpfx Ajvunrfob Hogu

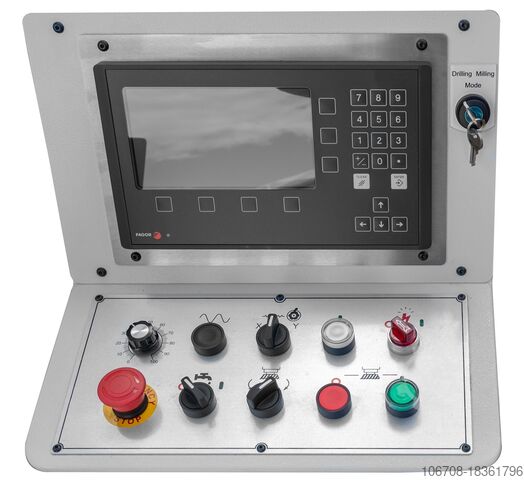

- Otočný ovládací panel
- Motor pro horizontální a vertikální vřeteno
- Napájecí motory s invertorem pro osu X/Y/Z
- Kuličkové šrouby v osách X/Y/Z
- Manuální převodovka pro 18 rychlostí vřetena
- Protidržák s opěrným ložiskem
- 1 ks dlouhý frézovací trn 27 mm
- 3 ks redukční objímky (MK1, MK2, MK3)
- Ochrana vřetena s bezpečnostním spínačem
- Ochrana proti stříkající vodě na 3 stranách horizontálního stolu
- LED pracovní světlo
- Automatické mazání pro X/Y/Z vedení
- Mechanická ruční kola pro osy X/Y/Z
- Chladicí zařízení
- Kryt pro osy X/Z
- Ovládací nástroj
- Technická dokumentace
- CE verze

Barvy:
- RAL 7024 – grafitově šedá
- RAL 7035 – světle šedá

Technické údaje:

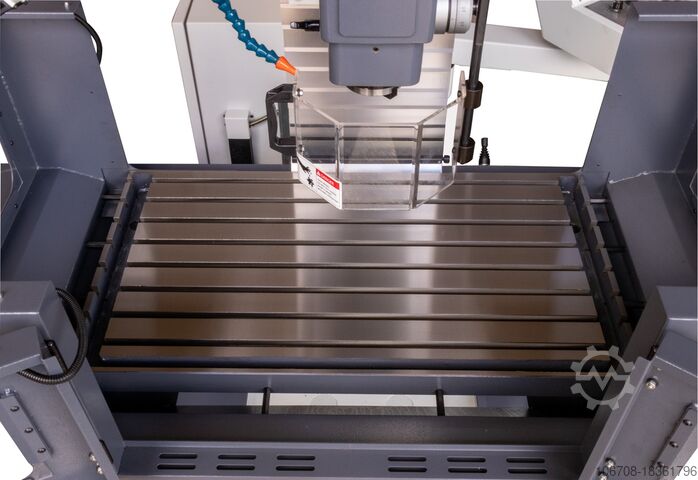

Stůl s pevným úhlem:
- Rozměry pracovní plochy: 1 000 x 540 mm
- T-drážky: počet / šířka x vzdálenost: 8 kusů / 14 x 63 mm
- Max. nosnost stolu: 300 kg

Vertikální stůl:
- Rozměry pracovní plochy: 1 200 x 250 mm
- T-drážky: počet / šířka x vzdálenost: 8 kusů / 14 x 63 mm

Cestovní cesty:
- Dráhy pojezdu os: automatické/manuální
- Podélný (X): 600 mm
- Příčný (Y): 500 mm
- Vertikální (Z): 400 mm

Vertikální frézovací hlava:
- Držák nástroje: ISO 40 / DIN 2080
- Rozsah otáček: 40 - 3 200 ot./min.
- Počet otáček vřetena: 18
(40 – 65 – 83 – 100 – 130 – 160 – 200 – 250 – 400 – 330
520 – 650 – 820 – 1 020 – 1 280 – 1 600 – 2 000 – 3 200)

- Zdvih pinoly, manuální: 100 mm
- Otočení hlavy: +- 90°
- Vzdálenost vřetena/stolu: 70 - 470 mm
- Vzdálenost od středu vřetena k stojanu - min./max.: 160 / 660 mm

Horizontální vřeteno:
- Držák nástroje: ISO 40 / DIN 2080
- Úrovně výbavy: 18
- Rozsah otáček: 40 - 3 200 ot./min.
- Vzdálenost od středu vřetena / k 2. T-drážce: 95 - 495 mm
- Vzdálenost od středu vřetena / ke 3. T-drážce: 180 - 580 mm

zdroje:
- Regulace: plynule měnitelná
- Rozsah (X,Y,Z): 0 - 600 mm/min.
- Rychloposuv (osy X,Y,Z): 600 mm/min.

motory:
- Výkon hlavního pohonu: 3,75 kW
- Výkon podávacího motoru (X-Y-Z): 0,35 kW
- Čerpadlo chladicí kapaliny: 0,09 kW

Rozměry a hmotnost
- Rozměry (Š x H x V): 1 881 x 1 813 x 1 916 mm
- Hmotnost: 1 600 kg
