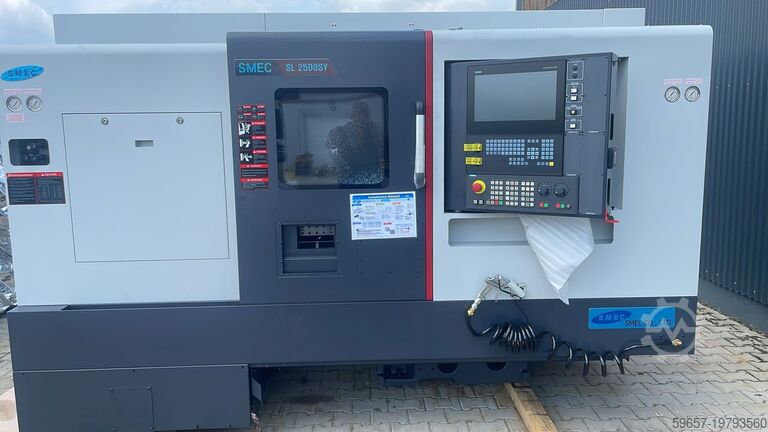

CNC soustruh SMEC SL 2500 ASY

SMEC SL 2500 ASY

CNC soustruh
Výrobce: SMEC
Model stroje: SL 2500 ASY
Řídicí systém: Siemens 828 D
Rok výroby: 2024 – předváděcí stroj

TECHNICKÉ ÚDAJE

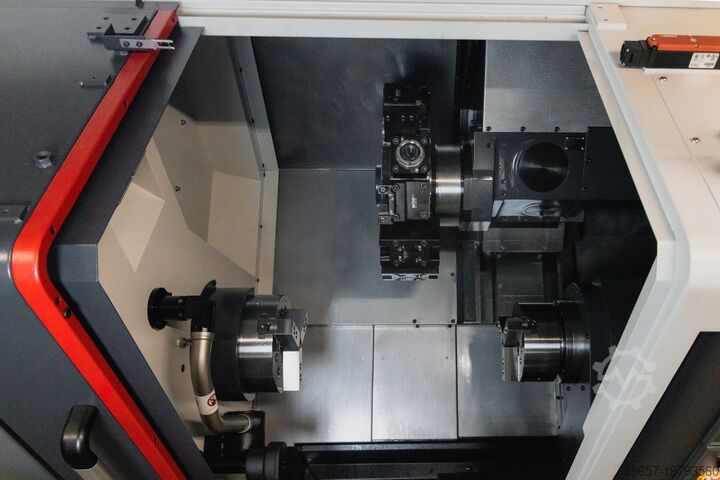

Pracovní oblast
- max. průměr soustružení: (mm) 360
- max. délka obrábění: (mm) 490
- průměr přes lůžko: (mm) 650
- průměr přes suport: (mm) 540
Pojezdy
- osa X: (mm) 235
- osa Z: (mm) 580
- osa Y: (mm) 100 (±50)
- osa B: (mm) 580

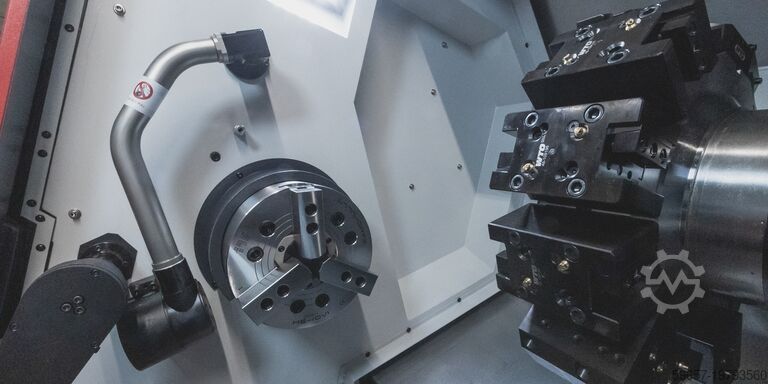

Hlavní vřeteno
- průměr sklíčidla: (mm) 210 (8“)
- norma vřetenové hlavy: A2-6
- max. průměr tyče: (mm) 68
- průměr průvrtu vřetena: (mm) 78
- výkon pohonu: (kW) 10,5/19,95
- max. točivý moment: (Nm) 443,7 / S6 15%
- max. otáčky: (ot/min) 4.000
Protivřeteno
- průměr sklíčidla: (mm) 175 (6“)
- průměr ložiska vřetena: (mm) 90
- max. průměr tyče: (mm) 36
- průměr průvrtu vřetena: (mm) 45
- výkon pohonu: (kW) 7,5
- max. točivý moment: (Nm) 67,9 / S6 15%
- max. otáčky: (ot/min) 6.000

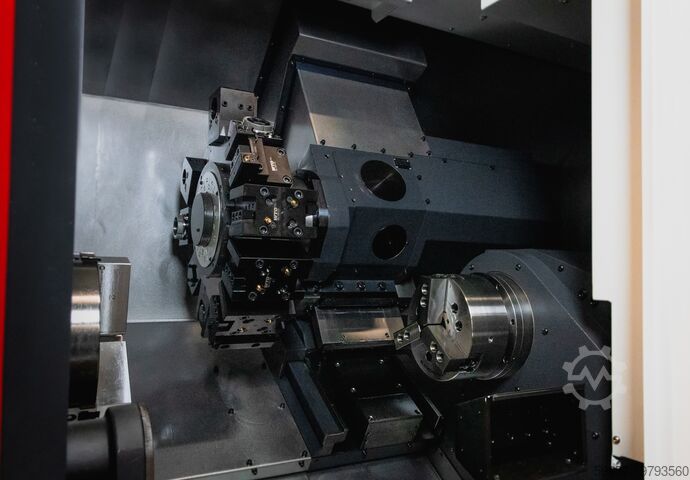

Revolverová hlava
- počet poháněných nástrojových stanic: 12
- upínací systém nástrojů: BMT65
- výkon pohonu poháněných nástrojů: (kW) 5,5/8,3
- max. otáčky poháněných nástrojů: (ot/min) 5.000
- max. točivý moment poháněných nástrojů: (Nm) 57,3
- čas přestavení stanice/stanice: (s) 0,2
Bljdpew Rby Eofx Aaajp
- opakovatelnost indexování: (mm) ±0,003

VYBAVENÍ
+ CNC řízení: Siemens SINUMERIK 828D vč. OPERATE + PPU290 (dotyková obrazovka)
+ Plaché vedení na všech osách
+ Chladicí zařízení s tlakem 10 bar vč. chladicí pistole
+ Olejový separátor s nekonečným pásem na separaci cizího oleje
+ Signalizační světlo se 3 barvami
+ LED osvětlení pracovního prostoru
+ Rozhraní pro podavač tyčí pro připojení zakládacích zásobníků
+ Dopravník třísek, výhoz vpravo
+ Výtlačný systém dílů na protivřetenu vč. chlazení skrz vřeteno
+ Vyfukování upínacího sklíčidla na hlavním vřetenu
+ Záchytka dílů se sběrnou nádobou
+ Automatické měřicí rameno
+ Rozšířené funkce obsluhy
+ DXF čtečka
+ 3-čelisťové sklíčidlo Ø210 mm (8“)
+ 3-čelisťové sklíčidlo Ø175 mm (6“)

ROZMĚRY / HMOTNOST
D x Š x V: (mm) 3.643 (4.667) x 2.030 x 2.085
Výška: (mm) 2.085

Změny a omyly v technických údajích a informacích vyhrazeny.
