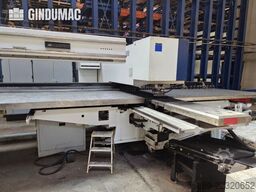

TRUMPF TruPunch 5000 S12

TRUMPF TruPunch 5000 S12

CNC děrovací stroj vyrobený v roce 2016. Tento stroj TRUMPF TruPunch 5000 S12 má pracovní rozsah 3050 x 1550 mm a umožňuje zpracování materiálu o maximální tloušťce 8 mm. Má maximální děrovací sílu 220 kN a zvládne obrobky o hmotnosti až 280 kg. Pokud hledáte vysoce kvalitní děrovací zařízení, zvažte stroj TRUMPF TruPunch 5000 S12, který máme v nabídce. Pro další podrobnosti nás kontaktujte.

• Max. hmotnost obrobku: 280 kg
• Max. síla odtrhovače: 20 kN
• Programovatelná síla odtahovače: cca 4,5–20 kN
• Aktivní matrice (volitelné vybavení) – max. zvedací síla: 220 kN
• Aktivní lisovací forma (volitelné vybavení) – zrychlení v ose Z2: 14 m/s²
• Aktivní matrice (volitelné vybavení) – max. rychlost: 4 m/min
• Max. frekvence zdvihu (děrování, rozteč otvorů 1 mm): 1350 1/min
• Max. frekvence zdvihu (značení): 3000 zdvihů/min
• Max. rychlost osy X: 100 m/min
• Max. rychlost osy Y: 60 m/min
• Max. rychlost os X/Y současně: 116 m/min
• Max. zrychlení osy X: 22 m/s²
• Max. zrychlení osy Y: 10 m/s²
• Otáčky osy C, závitování/tváření závitů: 500 ot./min
• Počet pozic v lineárním zásobníku: 25
• Počet nástrojů/uchopovačů: 21/4
• Počet nástrojů/uchopovačů MultiTool: 21–210/2
• Počet uchopovačů, standardní/maximální: 4/4
• Odběr dílů – max. rozměry dílu – výstupní žlab, děrování (standard): 500 x 500 mm
• Max. rozměry odebíraných dílů – pevný výstup, děrování s opěrným stolem: 80 x 50 mm
• Doba cyklu – doba výměny nástroje, standardní nástroj (mezi stanicemi): 2,8 s
• Doba cyklu – doba výměny nástroje MultiTool: 0,3 s
• Přesnost odchylky polohy Pa: ±0,1 mm
• Přesnost – střední rozptyl polohy Ps: ±0,03 mm
• Ovládání: barevný monitor, TFT: 17"
Gbsdpszlgupofx Abpjp
• Ovládání pomocí dotykové obrazovky: Ano

Doplňkové vybavení

• Skladovací systém
• Sada nástrojů (podrobnosti neuvedeny)
