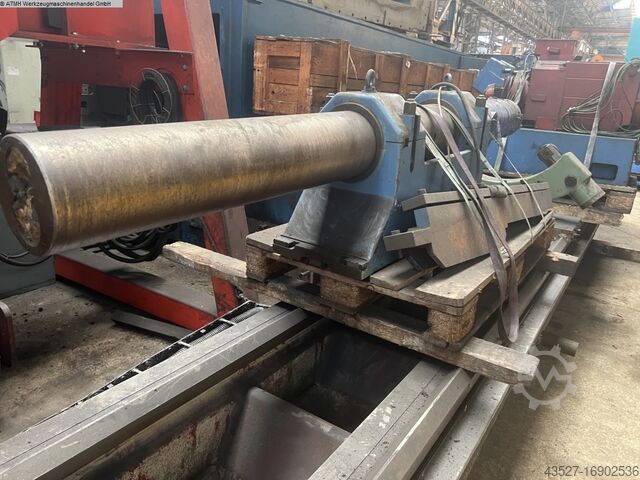

CNC soustruh

VDF-WOHLENBERG PT1-1070II

Stav: použitý, Průměr soustružení nad ložem: 2400 mm Průměr soustružení nad suportem: 2200 mm Délka soustružení: 10000 mm Výkon pohonu: 185 kW Průměr sklíčidla: 1650 mm Otáčky: 1,5 - 150 ot./min Max. hmotnost obrobku: 70000 kg Upínací průměr: 1400 mm Technické údaje Pracovní oblast Maximální průměr soustružení nad suportem: 2200 mm Maximální oběžný průměr nad ložem: 2400 mm Maximální délka soustružení: 10000 mm Gisdpfsxddvnjx Agfsl Upínací průměr ve sklíčidle vřeteníku: 300 - 1600 mm se speciálními čelistmi až 2050 mm Upínací průměr v upínači koníku: 300 - 1400 mm Maximální hmotnost obrobku: 70000 kg Hlavní pohon, sklíčidlo Průměr sklíčidla: 2000 mm Otáčky sklíčidla, plynule nastavitelné ve 4 stupních: 1,5 - 150 ot./min Maximální točivý moment při jmenovitých otáčkách: 220000 Nm Výkon hlavního motoru: 185 kW Úhel hrotu příruby: 70° Supporty Příčný posuv pro zapichování: 500 mm Příčný posuv suportu: 1400 mm Rychloposuv podélný: 2000 mm/min Rychloposuv příčný: 800 mm/min Plynulé posuvy, podélné: 0,6 - 300 mm/min Plynulé posuvy, příčné: 0,3 - 120 mm/min Max. řezná síla na suportu: 20000 kg Koník Průměr sklíčidla (odnímatelný): 1650 mm Upínací průměr sklíčidla: 1400 mm Úhel hrotu příruby: 70° Rychlý posuv: 1250 mm/min Zvláštní vybavení Kopírovací zařízení pro první suport Délka kopírování: 8500 mm Max. hloubka kopírování na jeden záběr: 500 mm Vyvrtávací zařízení: Vyvrtávací tyč: 460 x 390 mm Vrtací průměr: 600 - 1000 mm Max. hloubka vrtání na jeden záběr: 2700 mm Při Ks 200 kp/mm² - s max. = 1,5 mm/ot A = max. řezný průřez 30 mm² při vyložení 1000 mm při větší hloubce vrtání se řezný průřez snižuje Vedení na soustružení kuželů, nastavitelný úhel do 8° a maximální délka kužele (na jeden záběr) 2000 mm, přesnost nastavení ± 5 minut. Vedení na soustružení kuželů, nastavitelný úhel do 15° a maximální délka kužele (na jeden záběr) 1000 mm, přesnost nastavení ± 5 minut. 125kg pomocný jeřáb na vřeteníku.

Stav: dobrý (použitý), Rok výroby: 1988, průměr soustružení nad příčným suportem: 900 mm, vřetenový otvor: 105 mm, soustružnický průměr: 1 200 mm, soustružnická délka: 5 000 mm, celková délka: 8 000 mm, celková šířka: 1 800 mm, celková výška: 1 550 mm, šířka stolu: 650 mm, hmotnost obrobku (max.): 10 500 kg, Motorizovaný koník CE ochranný kryt sklíčidla Teleskopický kryt vodítek Luneta Gisdjwrxpbjpfx Agfsl 4čelisťové sklíčidlo, průměr 1000 mm 3čelisťové sklíčidlo, průměr 500 mm Dvouosý digitální odměřovací systém Točná délka: 5000 mm Točný průměr nad ložem: 1150 mm Točný průměr nad suportem: 850 mm Průměr vřetenového otvoru: 105 mm Šířka lože: 650 mm Pinola: 140 mm Ø Posuv pinoly: 300 mm Upínání vřetene: 6Mk Otáčky: 4,5 - 900 ot./min Hmotnost obrobku: 10 500 kg Délka: 8000 mm Šířka: 1800 mm Výška: 1550 mm Hmotnost stroje: 13 800 kg

Stav: použitý, Rok výroby: 2000, Technické údaje: pojezd osy x: 500 mm pojezd osy y: 400 mm pojezd osy z: 400 mm osa b: manuálně polohovatelná ° osa c: manuálně polohovatelná Řídicí systém: Heidenhain TNC 124 Zásobník nástrojů: ne / bez pozic Uchycení vřetena: SK40 Otáčky: 4500 ot./min. Plynulé posuvové rychlosti X/Y/Z: max. 14000 mm/min Rychloposuv: 5,0 m/min Rozměr stolu: 700 x 500 mm Gsdpfxju Idffo Agfsil Celkový příkon: 17 kVA Hmotnost stroje cca: 2,91 t Rozměry stroje cca D x Š x V: 2,0 x 2,0 x 2,5 m CNC univerzální frézka - vertikální Stroj je vybaven 5 osami. Osy B a C manuálně s měřicím systémem. Osa B: sklápění stolu -10°/+95°, osa C: otočení stolu 360° (neinterpolovatelně, manuálně volitelné přes řízení). Chladicí zařízení (bez čerpadla). Ovládání pomocí otočného ramene. Použité.

Stav: použitý, Rok výroby: 2004, tlak 80t zdvih 16 - 63 mm zdvihová frekvence 100 - 750 /min šířka sloupu 970 mm Montážní výška (zdvih + nastavení horního zdvihátka) 380 mm průjezd bočního stojanu 380 mm plocha stolu 940 x 910 mm průchozí otvor ve stole 770 x 190 mm Gjdpovuua Nsfx Agfsil Výška stolu nad podlahou 1180 mm povrch zdvihátka 940 x 510 mm nastavení zdvihátka 76 mm šířka materiálu 203 mm tloušťka materiálu - 6,0 mm délka posuvu 0 - 120 mm výkon pohonu 37,0 kW hmotnost 14,50t Nárok na prostor cca 2,7 x 1,7 x 3,6 m Schváleno pro automatický provoz podle normy CE s plynule měnitelným třífázovým pohonem, kombinace pneumatická spojka/brzda, poloautomatické nastavení zdvihu, automatické nastavení beranu, pevný stůl, mazání oběhem oleje mechanický válečkový posuv Bruderer BBV 205/120 s pohonem přes hlavní hřídel/kardanovou hřídel lisu Konzolové konzoly Guethle CK Volitelně lze nabídnout odhlučněnou kabinu - cena na vyžádání

Stav: dobrý (použitý), Rok výroby: 2002, Řídicí systém HEIDENHAIN TNC 430 Gijdjwglfxopfx Agfjl Otáčky vřetena 20 - 9 000 ot./min Pojezdy X= 500, Y= 400, Z= 400 mm Držák nástroje SK 40 Měnič nástrojů se 16 stanicemi Otočný stůl s osami B a C Upínací plocha Ø 700 x 500 mm max. nosnost stolu 200 kg Měření obrobku infračervenou sondou

Stav: dobrý (použitý), broušený průměr: 1 600 mm, délka broušení: 6 000 mm, Výrobce: CINCINNATI Typ: 60 x 216 Rok výstavby: 1970 Covex a konkávní broušení Včetně 6 stálého odpočinku 2 stabilní hydrostatický klid Chladicí systém s magnetickým filtrem Měřící systém s 5 rameny ráže: Rameno 1: Pracovní plocha 1300 až 1600 mm Rameno 2: Pracovní plocha 1000 až 1300 mm Rameno 3: Pracovní plocha 700 až 1000 mm Rameno 4: Pracovní plocha 400 až 700 mm Gedpfx Agsvvvw Eofjil specifikace Metrický americký standard středová výška 787 mm průměr broušení Ø 1574 mm délka broušení 5800 mm Rozměry brousku 914 x 101,6 x 304,50 mm rychlost brusného kamene 1800 ot./min rozměry (odhad) délka 15100 mm Šířka 5500 mm Výška 3550 mm Hmotnost 120 000 kg Upozornění: Informace na této stránce jsou považovány za přesné a pokud je to možné, byly získány od výrobce. Informace jsou poskytovány v dobré víře, nelze však zaručit jejich přesnost. Nebudou tedy představovat reprezentaci a smluvní podmínky. Doporučujeme, abyste si přečetli všechny důležité podrobnosti.

Stav: použitý, Funkčnost: plně funkční, Rok výroby: 1989, průměr horního válce: 200 mm, průměr bočního válce: 150 mm, max. tloušťka plechu: 6 mm, pracovní délka: 3 000 mm, Pracovní délka 3000 mm Kapacita ohýbání 6 mm Kapacita ohýbání 4 mm Průměr horního válce 200 mm Giodpfxeuzm Ayj Agfol Průměr bočních válců 150 mm Hydraulické skládací ložisko

Stav: nový, 1 zcela nová univerzální frézovací hlava systému "HURON" Značka: EMENA Model: V 0, ISO 40, normální Technická data: HURON: 1: Montáž ISO 40 Projekce 270 mm Gjdpfx Aebpmv Sjgfsil Jmenovitý výkon pohonu 5 hp Maximální otáčky 1800 ot/min Hmotnost cca 32 kg Provedení: Standardní, s adaptérovou deskou / montážní přírubou dokončenou na straně hlavy, neobrobenou na straně stroje, pro dodatečnou montáž na konvenční, NC nebo CNC frézky nebo vrtačky jakéhokoli druhu, systém "HURON". Volitelně: - Zvýšené provedení Dodací lhůta: cca 3 měsíce po obdržení objednávky a zaplacení. Obrázky jsou podobné! Obráběcí stroje Siegfried Volz Rüschebrinkstr. 151-153 DE - 44143 Dortmund-Wambel

Stav: použitý, Rok výroby: 1952, Technické detaily: Godpfju Tq U Iex Agfsil Průměr soustružení nad ložem: 1000 mm Průměr otáčení nad suportem: 520 mm Délka soustružení: 2500 mm Pohyb podpěry v ose z: plán: cca. 500 mm Dráha podpory v ose z: Horní opora: cca. 300 mm Výška středu: 300 mm Vrtání vřetena: 90 mm Rozsah otáček: 3,2 - 382 / 22 kroků ot./min Rozsah posuvu ve směru x: podélný: 0,213 - 2,67 / krok 36 m/min Rozsah posuvu y - směr: příčný: 0,070 - 1,11 / 36 kroků m/min Uchycení pinoly koníku MK: 6 Celkový příkon: 22 Hmotnost stroje cca: 8,2 t Rozměry stroje cca. DxŠxV: 5,3 x 1,6 x 1,6 m Přepravní rozměry stroje: cca. 5,5 x 1,7 x 1,6 m Zařízení: Čelní deska Ø 1000 mm 4cestný držák soustružnických nástrojů Lynette Ø 250 zavřená Příslušenství: Čtyřčelisťové sklíčidlo Ø 630 *

Stav: dobrý (použitý), Univerzální frézovací hlava, držák frézy, prodloužení frézy, úhlová frézovací hlava - Výrobce: Waldrich - Náhradní díl: pochází z frézky - Frézovací hlava: otočná - Pinolový posuv: 150 mm - Uchycení vřetena: SK50 Gisdjfxlf Aepfx Agfol - Motor: 11 kW 1470 ot/min - Otáčky vřetena: 25 - 560 ot/min - Transportní rozměry: 1550/600/V460 mm - Hmotnost: 636 kg
