Stroje na řezání ozubených kol a měření ozubených kol
Wenzel WGT 350 XL

Name: Wenzel WGT 350 XL
Brand: Wenzel
Availability: InStock

Rok výroby

2006

Stav

Použitý

Umístění

Karlsruhe

Stroje na řezání ozubených kol a měření ozubených kol Wenzel WGT 350 XL

Zobrazit mapu

Údaje o stroji

Popis stroje:: Stroje na řezání ozubených kol a měření ozubených kol

Výrobce:: Wenzel

Model:: WGT 350 XL

Rok výroby:: 2006

Stav:: generálně opravený (použitý)

Funkčnost:: plně funkční

Cena a lokalita

Umístění:: Karlsruhe, Německo

Volejte

Technické údaje

Měřicí rozsah osa X:: 1 800 mm

Měřicí rozsah osy Y:: 200 mm

Měřicí rozsah osa Z:: 650 mm

Hmotnost obrobku (max.):: 180 kg

Podrobnosti nabídky

ID výpisu:: A180-70791

Naposled aktualizováno:: 25.04.2025

Popis

Prodáváme repasovaný hřebenový měřicí stroj Wenzel WGT350 XL.

Stroj lze použít k měření ozubených kol a ozubených hřebenů.

- Max. Průměr obrobku na otočném stole = 5 až 400 mm.
Iodpfxsvitkis Afxoik
- Max. Zatížení otočného stolu = 180 kg
- Pojezdová vzdálenost X= 1800mm Y=200mm Z=650mm
- Rozsah měření protikusu = 20 až 900 mm
- Rozsah měření modulu od 0,5 mm
- Max. Max. délka stojanu = 1200 mm
- 6x měnič sond včetně 6x kotoučů SP600M
- Teplotní kompenzace stroje
- Aktivní vzduchové tlumení stroje
- Rok výroby 2006
- Příslušenství, jako např. ovladač, referenční koule atd. dle obrázku
- Čelistní sklíčidlo D=200 mm s vnitřními a vnějšími čelistmi

Součástí dodávky jsou následující softwarové moduly:

- TMain - správa programu
- TStylus - správa sond
- TCali - kalibrace sond
- TAmo - Výpočtové určení polohy osy
- TGear - Program pro měření válcových ozubených kol
- TShaft - Program pro měření rozměrů, tvaru, polohy a snímání neznámých obrysů.
- obrysy
- TWorm - Program pro měření šneků
- TRack - Program pro měření ozubených kol
- TReverse - Parametry neznámého ozubeného kola, modul (mn),
úhel šroubovice (ß) a přítlačný úhel (a), lze určit pomocí programu TReverse.
lze určit.
- Statistický program, statistické vyhodnocení pro testování čelních, kuželových a šnekových ozubených kol.
Zkoušení šneku

Pro další informace nás prosím kontaktujte e-mailem.

Inzerát byl přeložen automaticky a mohou se vyskytnout chyby překladů.

Dokumenty

18070791-01.pdf

Poskytovatel

Registrován(a) od: 2021

2 Inzeráty online

Volejte

Odeslat požadavek

Telefon & Fax

+49 171 4... inzeráty

Tyto inzeráty by vás také mohly zajímat.

Malý inzerát

Souřadnicový měřicí stroj Mitutoyo Crysta Apex C9206

Wolkersdorf im Weinviertel

177 km

Souřadnicový měřicí stroj
MitutoyoCrysta Apex C9206

25 000 €

FCA Zahajovací cena bez DPH

Volejte

Stav: generálně opravený (použitý), Rok výroby: 2004, měřicí rozsah osa X: 900 mm, měřicí rozsah osy Y: 2 000 mm, měřicí rozsah osa Z: 600 mm, Souřadnicový měřicí stroj Mitutoyo Crysta Apex C9206 Měřicí rozsahy 900x2000x600 mm Měřicí nejistota 1,7 + 3L/1000µm Kryt stroje (osa Y) poškozený nebo nahrazený replikou (za příplatek), Mechanika v pořádku Měřicí software MCOSMOS-1 V3.5 s použitým PC s Windows 10 alternativně za příplatek: - Mitutoyo MCOSMOS 4.2 Geopak + MCAT100S nebo nový - EasyCMM I++ Server a Inca Professional Měřicí hlava Renishaw PH10T volitelně s měřicím dotykem: - Renishaw TP200 - Renishaw TP20 volitelně za příplatek: Iijdpfx Aof S Tmvjfxok - Skenovací sonda SP25M s PH10M - Stojan na výměnu doteků - Nový PH10M+ a TP200 (upgrade) - Nový PC s Windows 11 - Offline licence MCOSMOS MCAT1000P - Bilz pneumatické tlumení vibrací Volitelně instalace a kalibrace (cestovní náklady nejsou zahrnuty) Včetně 3měsíční záruky (bez cestovních nákladů)

Zobrazit podrobnosti

Malý inzerát

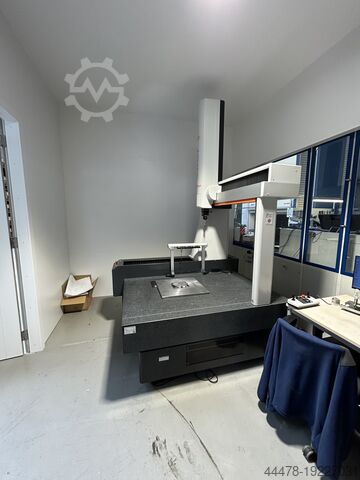

Souřadnicový měřicí stroj Mitutoyo CNC KMG CRYSTA-Apex V9108

Oberperwend

207 km

Souřadnicový měřicí stroj
MitutoyoCNC KMG CRYSTA-Apex V9108

Volejte

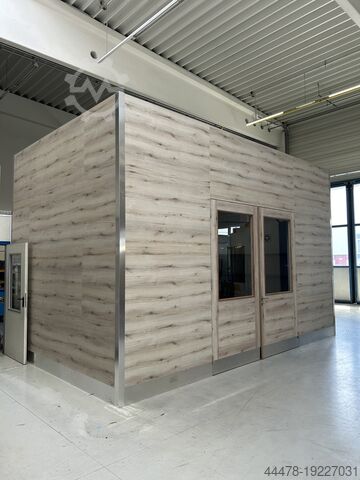

Stav: jako nový (použitý), Rok výroby: 2024, Funkčnost: plně funkční, číslo stroje/vozidla: WK-4A-0007-24, měřicí rozsah osa X: 1 000 mm, měřicí rozsah osy Y: 900 mm, měřicí rozsah osa Z: 600 mm, Prodám nový měřicí stroj s klimatizovanou měřicí komorou! Prodám téměř nepoužitý měřicí stroj s velmi krátkou dobou provozu. Měřicí stroj je v perfektním stavu a je nabízen včetně klimatizované měřicí komory. Iijdpfxjwm Ep Dj Afxjk Těšíme se na váš dotaz a rádi vám poskytneme další informace.
