CNC soustruh

Miyano BX-26S

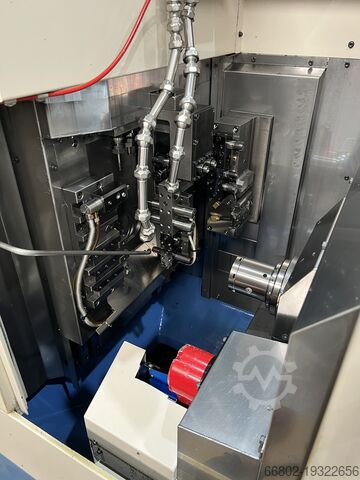

Stav: připraven k použití (použité), Rok výroby: 2010, výkon vřetenového motoru: 3 700 W, maximální otáčky vřetene: 8 000 ot./min, celková hmotnost: 1 350 kg, celková výška: 1 000 mm, počet os: 6, Tento šestiosý obráběcí stroj Miyano BX-26S byl vyroben v roce 2010 a má maximální průměr polotovaru Ø26 mm a maximální pracovní délku 330 mm. Obsahuje dvouvřetenové uspořádání s otáčkami až 8000 ot/min a lineární revolver s celkem 18 nástroji. Stroj je vybaven řídicím systémem FANUC 18i-TB, který podporuje 6 řízených os a 4osou simultánní interpolaci. Pokud chcete získat kvalitní soustružnické schopnosti, zvažte stroj Miyano BX-26S, který máme na prodej. Pro více informací nás kontaktujte. Výhody stroje Dkjdpfx Aasyaip Tjxsl Technické výhody stroje • Maximální průměr polotovaru: Ø26 mm (Ø20 mm pro bx-20s) • Maximální pracovní délka: 330 mm • Typ postele: plochá Informace navíc Revolverová hlava Typ revolverové hlavy: Lineární Celkový počet nástrojů: 18 Rotační nástroje (suport 1 / suport 2): 6 / 4 Ploché nástroje (suport 1 / suport 2): 4 / 4 Velikost nástroje: Suport č. 1: Ø16 mm Suport č. 2: Ø16 mm Vrtání závitu (L-SP / SP): M8 Vrtání (L-SP): Ø12 mm Typ objímky vstřikovací jednotky: AR-16 Objímka sklíčidla: AR-16 Upínací síla Přítlačná síla (Z1 / Z2 L-SP a R-SP): 3325 N Ostatní osy: 1847 N Pohyb Posuvy suportu č. 1: X1: 135 mm Y1: 260 mm Z1: 70 mm Posuvy suportu č. 2: X2: 215 mm Y2: 75 mm Z2: 180 mm Objemy nádrží na médium: Hydraulický systém: 10 l Chladicí kapalina: 140 l Elektrické specifikace: Výkon zdroje napájení: 20 kVA Napětí: AC200/220V Frekvence: 50/60 Hz Požadovaný tlak vzduchu: 0,5 MPa Pojistka: 40 A Řídicí jednotka Numerické řízení (NC): FANUC 18i-TB Řízené osy: 6 os (X1, Z1, Y1, C1, X2, Z2, Y2, C2) Simultánní interpolace: 4 osy Příkazy: G00, G01, G02/G03, G32, G04, G98/G99 Speciální funkce: Kompenzace nástroje, opakující se cykly, makro programování, kompenzace vůle Displej: 9,5" CRT Ovládací panel: Plochá klávesnice Vstup/výstup: RS-232-C Elektromotory: Vřetena (L-SP / R-SP): 3,7 / 2,2 kW Suporty (X1, Y1, Z1, Y2, X2, Z2): 0,5 – 0,75 kW Rotující nástroj: 0,5 kW Hydraulický motor: 0,75 kW Čerpadlo chladicí kapaliny: 0,2 kW Vysokotlaké čerpadlo chladicí kapaliny: 0,821 / 1,349 kW Dimensions Machine Depth 2140 mm

Stav: velmi dobrý (použité), Rok výroby: 2015, Rozměry pracovního stolu (šířka x hloubka): 600 x 400 mm Vnitřní rozměry pracovní nádrže (Š x H x V): 975 x 555 x 350 mm Dedoyv Eyhspfx Aaxskl Hladina kapaliny v pracovní nádrži (min. - max.): 170 ~ 300 mmInstalační x 508 mm (Š x H): 2800 x 2900 mm Hmotnost stroje (včetně NC): 3200 kg Tlak vzduchu (automatický upínací systém): 0,65 MPa Spotřeba vzduchu: 100 l/min (ANR) Hz 10 kVA

Stav: velmi dobrý (použité), Rok výroby: 2008, Miyano BX-26S CNC soustruh TECHNICKÉ ÚDAJE Upínací jednotky Stroj pro upínací kleštiny s hlavním a protiběžným vřetenem: 26 mm Max. délka soustružení s obrobkovým podavačem: 67 mm Maximální délka dílu: Max. 300 mm / Ø 26 Upínací válec L/P vřeteno: Stacionární Max. průměr vrtání L/P vřeteno: Ø 12,00 mm Max. průměr závitu L/P vřeteno: M8 Vřeteno Výkon motoru: VAC 2,2/3,7 kW Dodpfx Aasx Emmhexokl Rozsah otáček L/P vřeteno: 80 ~ 8 000 ot./min Pojezd vřetene vlevo osa Z1: 70,00 mm Pojezd vřetene vpravo osa X2: 180,00 mm Pojezd vřetene vpravo osa Z2: 238,00 mm Nosič nástrojů Nosič nástrojů: Vertikální lineární suport Počet pozic pro nástroje: 16 Počet pozic pro nástroje suport 1: 6/4 Průměr stopky nástroje: 16 mm Vnitřní průměr držáku nástroje: Ø 20 mm Pojezd osy X1: 135 mm Pojezd osy Y1: 260 mm Počet soustružnických nástrojů (levé vřeteno) jednotka X-/Y-: 2/2 (Pro použití s L/P vřetenem) Jednotka Z: 2+2 Rozsah otáček: 100 ~ 4 000 ot./min Motor pro poháněné nástroje: 0,5 kW / 0,5 kW Max. vrták pro poháněné nástroje: 8 mm Max. průměr vrtání pro poháněné nástroje: M6 Nosič nástrojů 2 Nosič nástrojů: Vertikální lineární suport Počet pozic pro nástroje: 7 Počet pozic pro nástroje suport 2: 3/4 Průměr stopky nástroje: 16 mm Vnitřní průměr držáku nástroje: Ø 20 mm Pojezd osy Y2: 215 mm Rozměry stroje Výška stroje: 1 670 mm Zástavbová plocha (ŠxH): 2 320 mm × 1 335 mm Hmotnost stroje: 3 000 kg Za správnost, úplnost a aktuálnost údajů neneseme žádnou záruku.
