Vážicí a balicí linka

NMTEH SIA NM-FF2026

Dávkovač na vážení mražených ryb, integrovaný do linky na krmení, třídění, vážení (10 kg) a balení ryb. Navržen pro instalaci v prostorách zákazníka, s ohledem na rozměry a výšku stropu.

Pjdpfsv Dit Nsx Ac Uspu

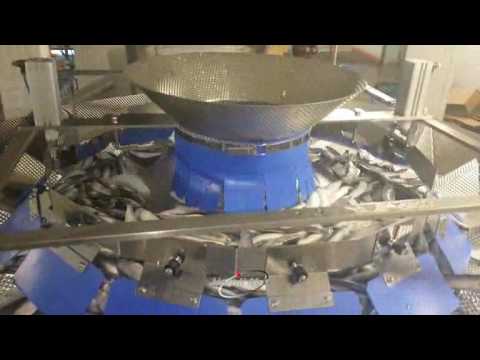

Vícehlavová dávkovací váha MBP 14C2 EW 60.
Počet hlav: 14 ks.
Typ vážení: váhové senzory.
Přesnost vážení: 0,1 – 1,5 g.
Objem kapsy: 5 litrů.
Dávka v jednom cyklu: max. 4000 g.
Otevírání kapes: ze dvou stran.
Nominální rychlost: až 180 cyklů/min.
Pohon kapes: krokové motory.
Odvlhčovač vzduchu: nad 0 °C.
Elektrické připojení: AC 240V, 50 Hz, spotřeba 1,0 kW.
Hmotnost zařízení: 800 kg.
Rozměry stroje: 2600 x 2600 x 1450 mm (upřesnění na vyžádání)
Ovládání: 12,1” dotykový displej.
Počet programů: až 99.
Teplotní rozsah v místnosti: 0 °C až +40 °C.
Kompenzace vnějších vibrací: 4 vestavěné snímače zatížení.
Krytí: IP 66, odolné proti kondenzaci, kompletně omyvatelné.
Automatické nulování: Ano.
Samo-diagnostika: Ano.
Dálková diagnostika: Ano. RCU kabel.
Shoda: CE.

Balička typu Flow Pack PFM Zenith EW Servo.
Zařízení na tvoření předem nařezaných balíčků z rolí fólie.
Parametry balení:
– Šířka balení 100 - 320 mm.
– Délka balení 80 - 400 mm.
– Max. objem balení 6 litrů.
– Max. šířka role 700 mm.
– Průměr role max. 350 mm.
Mechanická rychlost:
až 90 cyklů/min.
Skutečná rychlost bude specifikována po testování s reálným produktem a materiálem.

Základní výbava stroje zahrnuje:
Rám stroje, elektrický rozvaděč, tavicí čelisti, vertikální podpěru taviče z nerezové oceli.
Držák role s centrovacími kužely.
Jedna tvarovací trubice z nerezové oceli pro polštářkové balení (průměr dle požadavku).
Fotočidlo pro tištěnou fólii a enkodér pro určení délky balení.
Vakuové pásy na přívod fólie.
Provádění stroje se sklonem pro ochranu produktu a obalu.
Mechanismus pro držení produktu před čelistmi.
Podpěra pro balení.
Vertikální svářecí lišta s pneumatickým pohonem.
Funkce stroje jsou řízeny pomocí PLC Siemens.
Fotočidlo pro práci s potištěnou fólií.
Možnost uložení až 99 různých programů.
Ovládání stroje přes dotykový panel 12,2".
Samo-diagnostika stroje.
Poznámka: Stroj je určen pro práci s horkými čelistmi.

Rozměry stroje (základní model):
Výška: 1600 mm.
Šířka: 1280 mm.
Hloubka: 2200 mm.
Hmotnost: 550 kg.
Spotřeba vzduchu: 350 NL/minuta.
Spotřeba elektřiny: 4 kW.
Připojení: 400 V, 3 fáze, 50 Hz.

2. Multifunkční linka, dle požadavků a dispozic zákazníka. Určena pro podávání ryb z IFQ, třídění, akumulaci do kontejnerů dle potřeby, vážení na 10 kg, forming kartonových krabic a podávání nakloněných krabic k uzavírání a paletizaci.

Linka se skládá z:
- c) Podávací dopravník k vážení 10 kg
- d) Reverzní dopravník pro podávání naplněných krabic k uzavírání
- e) Reverzní dopravník řízený z vah se dvěma vážicími místy
- f) Válečkový gravitací poháněný dopravník pro dodávku prázdných krabic k váze 10 kg
- g) Válečkový dopravník pro dodávku prázdných krabic na balicí stůl pro 1kg balení
- h) Pracovní stůl pro balení 1kg porcí do krabic
- i) Otočný stůl pro akumulaci 1kg balení
- j) Podávací dopravník k MFG
- k) Dopravník pro podávání produktů z MFG do baličky
- l) Dopravník pro podávání 1kg balení na otočný stůl
- m) Automatický formovač kartonů
- n) Uzavírač kartonů
- p) X-ray kontrola
